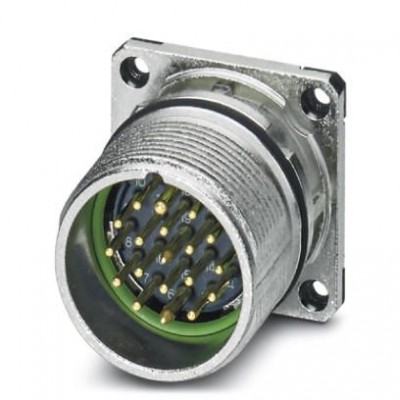

Аппаратн. соединитель, передняя стенка - CA-1RP1N8A2S00 - 1624014
Описание
Приборный соединитель, передняя часть стенки, прямой, экранирован.: есть, Крепление SPEEDCON, M23, Полюсов: 16+2+PE, тип контактов: Штифт, Обжим, Плоское уплотнение, 4x Ø 3,2, размер фланца: 25 мм x 25 ммХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440209 |
| eCl@ss 8.0 | 27440102 |
| eCl@ss 9.0 | 27440103 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC002635 |
| ETIM 6.0 | EC002061 |
| UNSPSC | |
| UNSPSC 13.2 | 39121413 |
| Крепление | |
| Тип фиксатора | Крепление SPEEDCON |
| Материал | |
| Материал изолирующей части корпуса | PA 6.6 |
| Общие сведения | |
| Диаметр силового контакта | 1,5 мм |
| Кодирование | N |
| Номинальный ток на силовой контакт при 25 °C | 10 A |
| Расчетное импульсное напряжение | 1,5 кВ |
| Способ подсоединения контакта | Обжим |
| Тип контакта | Штифт |
| Общие характеристики | |
| Класс защиты (вставлен) | IP67 |
| Параметры корпуса | |
| Размер фланца | 25 мм x 25 мм |
| Технические данные | |
| Полюсов | 19 |
| Технические данные в соответствии с допуском UL | |
| Номинальное напряжение контакта сигнальной цепи | 150 В |
| Номинальное напряжение силового контакта | 150 В |
| Характеристики изолятора | |
| Диаметр контакта сигнальной цепи | 1 мм |
| Номинальный ток на контакт сигнальной цепи при 25 °C | 8 A |
| Применение | Сигнал |
| Габариты и материалы | |
| Материал корпуса | CuZn |
| Монтажные характеристики | |
| Тип резьбы | M23 |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
