| eCl@ss |
| eCl@ss 8.0 |
27440103 |
| eCl@ss 9.0 |
27440103 |
| Environmental Product Compliance |
| China RoHS |
Период времени для применения по назначению (EFUP): 50 лет |
| Данные о материале |
| Материал корпуса ручки |
латунь, никелированный |
| Кабель |
| AWG, сигнальная линия |
22 |
| Испытательное напряжение, проводник |
2000 В AC |
| Конструкция кабеля, сигнальная линия |
7x 0,25 мм |
| Материал проводника |
гибкий провод из оцинкованной меди |
| Номинальное напряжение, проводник |
300 В |
| Сопротивление кабеля |
≤ 57,6 мΩ/м |
| Толщина стенки, изоляция |
0,21 мм |
| Материал |
| Дополнительные данные о материале |
PU 2K (Материал для заливки) |
| Материал накатанной гайки |
латунь, никелированный |
| Материал уплотнения |
NBR/FKM |
| Механические характеристики |
| Циклы установки |
> 100 |
| Общие сведения |
| Диаметр проводника вкл. изоляцию |
1,2 мм ±0,07 мм |
| Индикатор состояния |
Нет |
| Класс воспламеняемости согласно UL 94 |
V0 |
| Кодирование |
с механическим ключом D-типа |
| Материал, контакт |
CuZn |
| Расчетное импульсное напряжение |
2,5 кВ |
| Расчетное напряжение |
250 В |
| Расчетный ток при 40 ℃ |
4 A |
| Сечение провода |
0,34 мм² |
| Сопротивление изоляции |
≥ 20 МΩ*км |
| Тип монтажа |

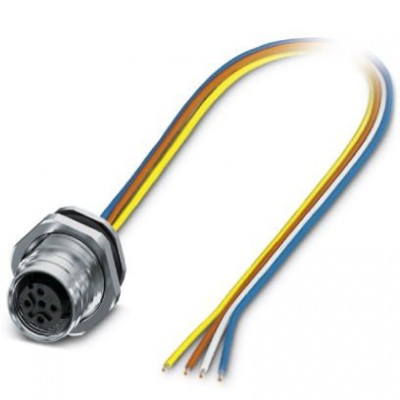

Монтаж с внутренней стороны M16 x 1,5 с плоской гайкой |
| Окружающие условия |
| Степень защиты |
IP67 |
| Параметры проводников |
| Цвета жил |
желтый , оранжевый , белый , синий |
| Размеры |
| Длина кабеля |
0,5 м |
| Тип кабеля |
Гибкий кабель TPE |
| Стандарты и предписания |
| Обозначение стандарта |
Разъем M12 |
| Стандарты/нормативные документы |
Разъем M12 с примыканием |
| Технические данные |
| Полюсов |
4 |
| Температура окружающей среды (при эксплуатации) |
-25 °C ... 85 °C (вилка / розетка) |
| Тип изоляционного материала |
| Материал, держатель контакта |
PA 6.6 |
| Материал, контактная поверхность |
Золото |
| Габариты и материалы |
| Материал |
латунь, никелированный |
| Монтажные характеристики |
| Тип подключения |
Отдельные проводники |
| Эксплуатационные характеристики |
| Степень загрязнения |
3 |
| Электротехнические характеристики |
| Категория перенапряжения |
II |
