Шинный системный соединитель - SACC-M12FSB-5CON-PG9 SH XL PB - 1401097
Описание

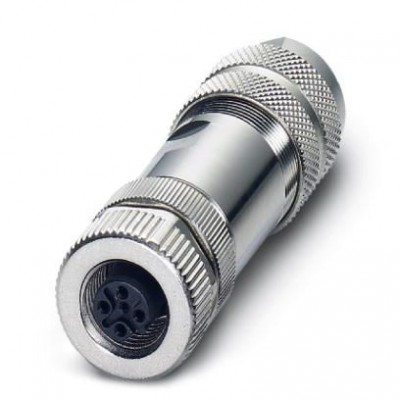

Шинный системный соединитель, PROFIBUS, INTERBUS, 5-полюсн., экранирован., Гнездо прямое M12, B-кодирование, Винтовые зажимы, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, кабельный ввод Pg11, наружный диаметр кабеля 8 мм ... 10 ммХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27440104 |
| eCl@ss 9.0 | 27440102 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC002062 |
| ETIM 4.0 | EC002062 |
| ETIM 5.0 | EC002062 |
| ETIM 6.0 | EC002062 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | Цинк. литья под давлением, с никелевым покрытием |
| Данные подключения | |
| Длина зачищенной части оболочки | 35 мм |
| Кабель | |
| Наружный диаметр проводника | 8 мм ... 10 мм |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 5 мм |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | V0 |
| Кодирование | B-кодирование |
| Материал, контакт | CuZn |
| Расчетное напряжение | 60 В DC 48 В AC |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 0,25 мм² ... 0,75 мм² (без кабельного наконечника) 0,14 мм² ... 0,75 мм² (с кабельным наконечником) 0,25 мм² ... 0,75 мм² (жесткий) |
| Сопротивление изоляции | ≥ 100 MΩ |
| Тип сигнала/категория | PROFIBUS INTERBUS |
| Указания по монтажу | Подключение гибких проводов может производиться как при помощи кабельных наконечников, так и без них |
| Окружающие условия | |
| Степень защиты | IP67 |
| Размеры | |
| Диаметр корпуса | 20,2 мм |
| Раствор ключа - накидная гайка | 16 мм |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Технические данные | |
| Длина | 57 мм |
| Полюсов | 5 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | Золото |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм (Накатанная гайка М12) 0,2 Нм (Винтовые клеммы) 1 Нм ... 1,4 Нм (Прижимная гайка при внешнем диаметре проводника 8 мм ... 12 мм) Штекерную вставку с сальниковым корпусом закрутить до упора |
| Сечение проводника AWG | 24 ... 18 (без кабельного наконечника) 26 ... 20 (с кабельным наконечником) |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
