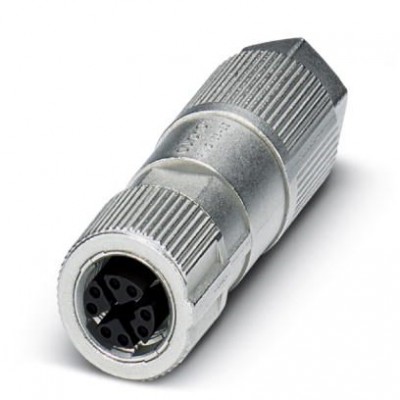

Разъем - SACC-FSX-8QO SH PN SCO - 1414587
Описание
Разъем, PROFINET CAT6A (10 Гбит/с), 8-полюсн., без галогенов, экранирован., Гнездо прямое M12 SPEEDCON, X-кодирование, Клеммы с ножевыми контактами, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, наружный диаметр кабеля 5 мм ... 9,7 ммХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 8.0 | 27440104 |
| eCl@ss 9.0 | 27440102 |
| ETIM | |
| ETIM 5.0 | EC002062 |
| ETIM 6.0 | EC002062 |
| UNSPSC | |
| UNSPSC 13.2 | 39121413 |
| Данные о материале | |
| Материал корпуса ручки | Цинк. литья под давлением, с никелевым покрытием |
| Данные подключения | |
| Длина зачищенной части оболочки | ≥ 80 мм |
| Кабель | |
| Изоляционный материал жилы | ПВХ / PE / PP / Резина |
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | Классы 2 - 6 |
| Наружный диаметр проводника | 5 мм ... 9,7 мм |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
| Механические характеристики | |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 0,75 мм ... 2 мм |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | V0 |
| Кодирование | X - данные |
| Материал, контакт | CuSn |
| Расчетное напряжение | 60 В DC 50 В AC |
| Расчетный ток при 40 ℃ | 0,5 A (30 Вт) |
| Сечение провода | 0,25 мм² ... 0,5 мм² (гибкий) 0,25 мм² ... 0,5 мм² (жесткий) |
| Сопротивление изоляции | ≥ 100 MΩ |
| Тип сигнала/категория | PROFINET CAT6A(МЭК 11801), 10 Гбит/с |
| Частота подключения проводников одинакового сечения | 10 |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Температура окружающей среды (при монтаже) | -5 °C ... 50 °C |
| Размеры | |
| Диаметр корпуса | 19 мм |
| Раствор ключа - накидная гайка | 15 мм |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-109 Шок, вибрация EN 50155:2001 |
| Технические данные | |
| Длина | 57 мм |
| Полюсов | 8 |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA 6.6 |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | Накатанная гайка М12 5 Нм (Контргайка) |
| Сечение проводника AWG | 24 ... 20 (гибкий) 24 ... 20 (жесткий) |
| Монтажные характеристики | |
| Тип подключения | Клеммы с ножевыми контактами |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
