| eCl@ss |
| eCl@ss 9.0 |
27440102 |
| Environmental Product Compliance |
| China RoHS |
Период времени для применения по назначению (EFUP): 50 лет<br/>Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
| ETIM |
| ETIM 5.0 |
EC002062 |
| Данные о материале |
| Материал корпуса ручки |
Цинк. литья под давлением, с никелевым покрытием |
| Данные подключения |
| Длина зачищенной части оболочки |
18 мм |
| Кабель |
| Наружный диаметр проводника |
4,5 мм ... 7,5 мм |
| Материал |
| Материал накатанной гайки |
PA 6.6 |
| Материал уплотнения |
NBR |
| Механические характеристики |
| Циклы установки |
≥ 100 |
| Общие сведения |
| Диаметр проводника вкл. изоляцию |
≤ 2,55 мм |
| Индикатор состояния |
Нет |
| Класс воспламеняемости согласно UL 94 |
V0 |
| Кодирование |
D типа |
| Расчетное напряжение |
60 В DC<br/>48 В AC |
| Расчетный ток при 40 ℃ |
4 A |
| Сечение провода |
0,34 мм² ... 1 мм² (гибкий) |
| Сопротивление изоляции |
≥ 100 Ω |
| Тип сигнала/категория |
PROFINET CAT5 (МЭК 11801), 100 Мбит/с |
| Окружающие условия |
| Степень защиты |
IP65 |
| Размеры |
| Диаметр корпуса |
22 мм |
| Раствор ключа - накидная гайка |
15 мм |
| Стандарты и предписания |
| Обозначение стандарта |

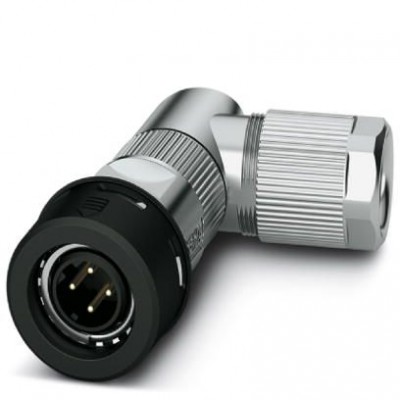

Разъем M12 |
| Стандарты/нормативные документы |
Разъем M12 МЭК 61076-2-101<br/>Шок, вибрация EN 50155:2001 |
| Технические данные |
| Длина |
53 мм |
| Полюсов |
4 |
| Температура окружающей среды (при эксплуатации) |
-40 °C ... 85 °C (вилка / розетка) |
| Тип изоляционного материала |
| Материал, держатель контакта |
PA 6.6 |
| Характеристики клемм |
| Момент затяжки |
1,5 Нм (Штекерную вставку с сальниковым корпусом закрутить до упора)<br/>4 Нм (Контргайка с соединительной втулкой) |
| Сечение проводника AWG |
22 ... 18 (гибкий) |
| Монтажные характеристики |
| Тип подключения |
Обжим |
| Эксплуатационные характеристики |
| Степень загрязнения |
3 |
| Электротехнические характеристики |
| Категория перенапряжения |
II |
