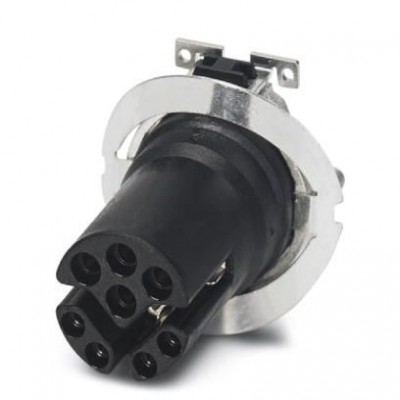

Встраиваемые разъемы - SACC-CI-M12FSY-8P SMD SH T - 1411965
Описание
Гибридное встраиваемое гнездо, Ethernet, 8 полюсов, M12-SPEEDCON, с прямым выводом под пайку, упаковка в лоткеХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 8.0 | 27440103 |
| eCl@ss 9.0 | 27440102 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC002061 |
| ETIM 6.0 | EC002061 |
| UNSPSC | |
| UNSPSC 13.2 | 39121413 |
| Данные по упаковке | |
| Форма упаковки | Лоток |
| Материал | |
| Дополнительные данные о материале | Литой под давл. цинк, с никелевым покрытием (Экранирующая крестовина) |
| Механические характеристики | |
| Циклы установки | > 100 |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Кодирование | Y - комбинированный |
| Материал, контакт | CuZn |
| Расчетное импульсное напряжение | 0,8 кВ |
| Расчетное напряжение | 48 В AC (Питание и данные) 50 В DC (Питание и данные) |
| Расчетный ток при 40 ℃ | 0,5 A (Данные) 6 A (Соединение активно) |
| Сопротивление изоляции | > 100 MΩ |
| Состояние поставки | с панелью для комплектации |
| Тип монтажа | Монтаж на печатную плату |
| Тип сигнала/категория | Универсальный CAT5 (МЭК 11801:2002) |
| Окружающие условия | |
| Степень защиты | IP67 (правильно установлен и зафиксирован) |
| Технические данные | |
| Полюсов | 8 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 105 °C (вилка / розетка) -55 °C ... 105 °C (без механического приведения в действие) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | Золото |
| Электрические характеристики | |
| Характеристики передачи (категория) | CAT5 (МЭК 11801:2002) |
| Монтажные характеристики | |
| Тип подключения | SMD |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
