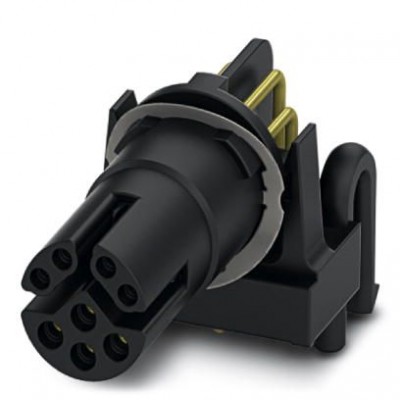

Встраиваемая гнездовая часть разъема - SACC-CI-M12FSY-8CON-L90 - 1424193
Описание
Гибридный носитель контактов, Ethernet, 8-полюсный, монтаж на заднюю стенку/при помощи винтового соединения, с выводом под пайку под угломХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260701 |
| eCl@ss 6.0 | 27180802 |
| eCl@ss 7.0 | 27182702 |
| eCl@ss 8.0 | 27440103 |
| eCl@ss 9.0 | 27440102 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001031 |
| ETIM 4.0 | EC002062 |
| ETIM 5.0 | EC002061 |
| ETIM 6.0 | EC002061 |
| UNSPSC | |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| Общие сведения | |
| Материал, контакт | CuZn |
| Расчетное напряжение | 48 В AC (Питание и данные) 50 В DC (Питание и данные) |
| Расчетный ток при 40 ℃ | 0,5 A (Данные) 6 A (Соединение активно) |
| Окружающие условия | |
| Степень защиты | IP67 (в смонтированном состоянии) |
| Технические данные | |
| Полюсов | 8 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) -40 °C ... 85 °C (без механического приведения в действие) -25 °C ... 85 °C (кабель, для подвижного монтажа) -40 °C ... 85 °C (кабель, жестко прокладываемый) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PPA |
| Материал, контактная поверхность | Золото |
| Характеристики клемм | |
| Указание | Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком >IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат. |
| Монтажные характеристики | |
| Тип подключения | Подключение пайкой |
