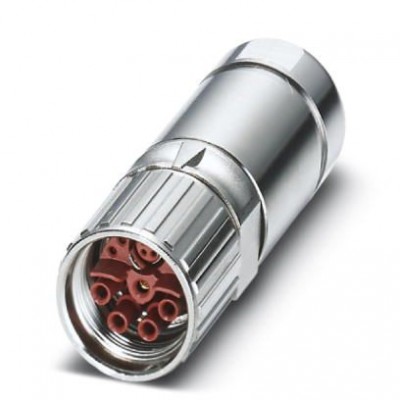

Кабельный соединитель - SH-8ESS48A8LB3 - 1622004
Описание
Кабельный соединитель, прямой, длинный, экранирован.: есть, Винтовой зажим, M23, Полюсов: 8+4+PE, тип контактов: Розетка, Обжим, диапазон диаметра кабеля: 9 мм ... 12 ммХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27260701 |
| eCl@ss 6.0 | 27260702 |
| eCl@ss 8.0 | 27440102 |
| eCl@ss 9.0 | 27440103 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC002635 |
| ETIM 6.0 | EC002061 |
| UNSPSC | |
| UNSPSC 13.2 | 39121413 |
| Крепление | |
| Тип фиксатора | Винтовой зажим |
| Материал | |
| Материал изолирующей части корпуса | PA 6.6 |
| Общие сведения | |
| Диаметр силового контакта | 2 мм |
| Кодирование | N |
| Номинальный ток на силовой контакт при 25 °C | 30 A |
| Расчетное импульсное напряжение | 6 кВ |
| Способ подсоединения контакта | Обжим |
| Тип контакта | Розетка |
| Общие характеристики | |
| Класс защиты (вставлен) | IP67 IP68 |
| Размеры | |
| Диаметр кабеля | 9 мм ... 12 мм |
| Технические данные | |
| Полюсов | 13 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 130 °C |
| Технические данные в соответствии с допуском UL | |
| Номинальное напряжение контакта сигнальной цепи | 50 В |
| Номинальное напряжение силового контакта | 630 В AC |
| Характеристики изолятора | |
| Диаметр контакта сигнальной цепи | 1 мм |
| Номинальный ток на контакт сигнальной цепи при 25 °C | 8 A |
| Применение | Гибрид |
| Сечение гибких проводников для контакта сигнальной цепи, макс. | 1 мм² |
| Сечение гибких проводников для контакта сигнальной цепи, мин. | 0,06 мм² |
| Сечение гибких проводников для силового контакта, макс. | 4 мм² |
| Сечение гибких проводников для силового контакта, мин. | 0,25 мм² |
| Циклы установки, механич. | 100 |
| Характеристики клемм | |
| Указание | Указания по эксплуатации Полная комплектация 5 x 4 мм² кабельными и переходными соединителями невозможна. |
| Габариты и материалы | |
| Материал корпуса | Точеные части: медно-цинковый сплав (CuZn), литые части: цинк (GD-Zn) |
| Монтажные характеристики | |
| Тип резьбы | M23 |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
