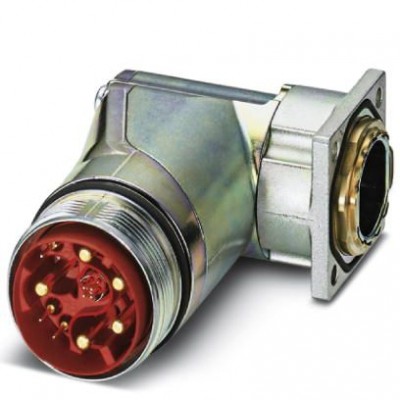

Аппаратн. соединитель, передняя стенка - SB-8EPCD8AA700S - 1623722
Описание
Приборный соединитель, передняя часть стенки, угловой, поворотный, экранирован.: есть, SPEEDCON, M40, тип контактов: Штифт, Обжим, Аксиальное уплотнительное кольцо, 4x Ø4,2Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260701 |
| eCl@ss 6.0 | 27260708 |
| eCl@ss 7.0 | 27440312 |
| eCl@ss 8.0 | 27440102 |
| eCl@ss 9.0 | 27440102 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Крепление | |
| Тип фиксатора | SPEEDCON |
| Общие сведения | |
| Диаметр силового контакта | 3,6 мм |
| Номинальный ток на силовой контакт при 25 °C | 70 A |
| Расчетное импульсное напряжение | 6 кВ |
| Способ подсоединения контакта | Обжим |
| Тип контакта | Штифт |
| Общие характеристики | |
| Класс защиты (вставлен) | IP68/IP69K |
| Технические данные | |
| Полюсов | 13 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 130 °C |
| Технические данные в соответствии с допуском UL | |
| Номинальное напряжение контакта сигнальной цепи | 500 В |
| Номинальное напряжение силового контакта | 630 В AC |
| Характеристики изолятора | |
| Диаметр контакта для передачи данных | 0,8 мм |
| Диаметр контакта сигнальной цепи | 1 мм |
| Номинальное напряжение контакта передачи данных | 50 В |
| Номинальный ток на контакт передачи данных при 25 °C | 3,6 A |
| Номинальный ток на контакт сигнальной цепи при 25 °C | 8 A |
| Применение | Гибрид |
| Сечение гибких проводников для контакта сигнальной цепи, макс. | 1,5 мм² |
| Сечение гибких проводников для контакта сигнальной цепи, мин. | 0,06 мм² |
| Сечение гибких проводников для контактов передачи данных, макс. | 0,5 мм² |
| Сечение гибких проводников для контактов передачи данных, мин. | 0,08 мм² |
| Сечение гибких проводников для силового контакта, макс. | 10 мм² |
| Сечение гибких проводников для силового контакта, мин. | 1 мм² |
| Габариты и материалы | |
| Материал корпуса | Точеные части: медно-цинковый сплав (CuZn), литые части: цинк (GD-Zn) |
| Монтажные характеристики | |
| Тип резьбы | M40 |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
