Комплект вставных соединителей - DC-B 6-SET-CO-M20-M-7X4-UT - 1602274
Описание

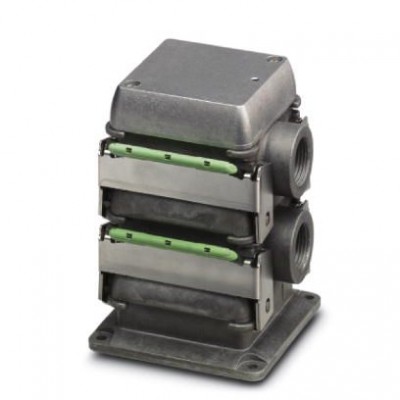

Duplicon, комплект алюминиевых сопрягающих устройств с базовым корпусом (с закрытой нижней частью), с двумя этажерочными корпусами с резьбовыми вводами M20 (без кабельных сальников), с двумя контактными вставками 6 x 4 мм² + PE, 400/690 В, 25 A, резьбовые зажимы и крышка корпуса, типоразмер B6, степень защиты IP67Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140816 |
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440209 |
| eCl@ss 8.0 | 27440101 |
| eCl@ss 9.0 | 27440101 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001121 |
| ETIM 3.0 | EC000437 |
| ETIM 4.0 | EC000437 |
| ETIM 5.0 | EC000437 |
| ETIM 6.0 | EC002636 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 31261501 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 10 мм |
| Кабельный отвод | боковое |
| Сечение AWG | 24 ... 12 (AWG 10 без кабельного наконечника) |
| Сечение проводников | 0,2 мм² ... 4 мм² (6 мм² без кабельных наконечников) |
| Тип резьбового соединения | С резьбой M20 |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Конструкция | DC-B6 |
| Максимальный ток нагрузки | 32 A (L1/L2/L3) |
| Материал корпуса ручки, крепления | PA |
| Материал, защелка | Нержавеющая сталь |
| Материал, контакт | Медный сплав |
| Материал, уплотнение | NBR |
| Расчетное импульсное напряжение | 6 кВ |
| Расчетное напряжение (III/3) | 400 В (L-PE) 690 В (L-L) |
| Расчетный ток | 25 A (для кабеля сечением 4 мм² Поперечное сечение) |
| Резьбовой крепежный элемент Pg | без |
| Окружающие условия | |
| Степень защиты | IP65/IP66/IP67 |
| Размеры | |
| Высота | 115 мм |
| Технические данные | |
| Полюсов | 6 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C |
| Тип изоляционного материала | |
| Материал поверхность корпуса | без покрытия |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | Ag |
| Характеристики клемм | |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
| Габариты и материалы | |
| Материал корпуса | Алюминиевое литья под давл. |
| Дополнительные особенности | |
| Цвет | жемчужно-серый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
