Системный кабель шины - VS-OE-OE-925-100,0 - 1402838
Описание

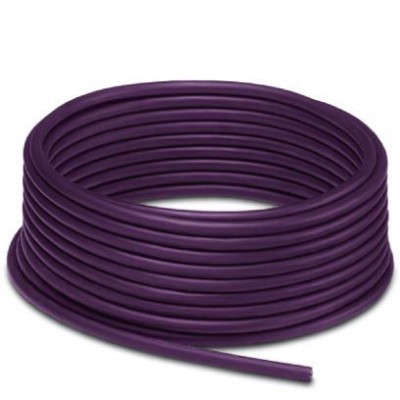

Системный кабель шины, DeviceNet™, 4-полюсн., FRNC, малиновый RAL 4001, экранирован., свободный конец, к свободный конец, длина кабеля: 100 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27061801 |
| eCl@ss 9.0 | 27061801 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC000830 |
| ETIM 5.0 | EC000830 |
| ETIM 6.0 | EC000830 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 26121604 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Кабель | |
| AWG, напряжение питания | 22 |
| AWG, сигнальная линия | 24 |
| Внешняя оболочка, материал | FRNC |
| Внешняя оболочка, цвет | фиолетовый RAL 4001 |
| Волновое сопротивление | 120 Ω ±10 % |
| Испытательное напряжение, проводник | 2000 В |
| Конструкция кабеля, напряжение питания | 19x 0,15 мм |
| Конструкция кабеля, сигнальная линия | 19x 0,12 мм |
| Масса кабеля | 70 кг/км |
| Материал проводника | гибкий провод из оцинкованной меди |
| Материал, изоляция проводника | Ячеистый полиэтилен |
| Минимальный радиус изгиба, при жесткой прокладке | 110 мм |
| Наружный диаметр кабеля D | 6,9 мм ±0,3 мм |
| Общая скрутка | 2 пары и дополнительный гибкий проводник в центре сердечника |
| Производственная мощность | 39,8 нФ |
| Скрутка пары | 2 проводника для пары |
| Сопротивление кабеля | ≤ 90 Ом/км |
| Тип кабеля (краткое обозначение) | 925 |
| Тип экрана пары | Полиэфирная пленка, оклеенная алюминием |
| Экранирующая способность | < 0,95 дБ (при 125 кГц) < 1,64 дБ (при 500 кГц) |
| Механические характеристики | |
| Конструкция кабеля | 2xAWG24/19+2xAWG22/19 |
| Общие сведения | |
| Сечение провода | 2x 0,25 мм² (Сигнальный провод) 2x 0,34 мм² (Напряжение питания) |
| Тип сигнала/категория | DeviceNet™ |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| Параметры проводников | |
| Цвета жил | красно-черный, сине-белый |
| Размеры | |
| Длина кабеля | 100 м |
| Тип кабеля | DeviceNet™ |
| Технические данные | |
| Полюсов | 4 |
