| eCl@ss |
| eCl@ss 4.0 |
272607xx |
| eCl@ss 4.1 |
27260701 |
| eCl@ss 5.0 |
27260701 |
| eCl@ss 5.1 |
27060307 |
| eCl@ss 6.0 |
27060390 |
| eCl@ss 7.0 |
27060390 |
| eCl@ss 8.0 |
27061801 |
| eCl@ss 9.0 |
27061801 |
| Environmental Product Compliance |
| China RoHS |
Период времени для применения по назначению (EFUP): 50 лет |
| ETIM |
| ETIM 3.0 |
EC000830 |
| ETIM 4.0 |
EC002061 |
| ETIM 5.0 |
EC000830 |
| ETIM 6.0 |
EC000830 |
| UNSPSC |
| UNSPSC 11 |
26121604 |
| UNSPSC 12.01 |
31261501 |
| UNSPSC 13.2 |
26121604 |
| UNSPSC 6.01 |
26121616 |
| UNSPSC 7.0901 |
26121616 |

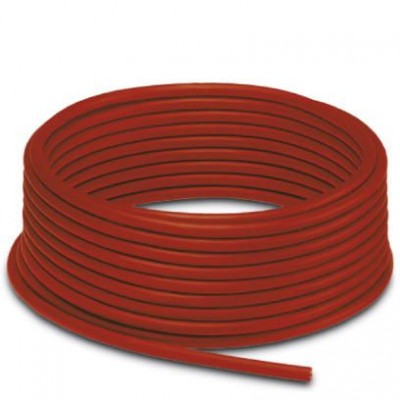

| Кабель |
| AWG, сигнальная линия |
22 |
| Внешняя оболочка, материал |
PUR |
| Внешняя оболочка, цвет |
красный |
| Волновое сопротивление |
100 Ω ±15 Ω (при 1 ... 100 МГц) |
| Время распространения сигнала |
5,3 нСм/м |
| защитный экран оптоволоконного кабеля |
85 % |
| Испытательное напряжение, фаза / фаза |
2000 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран |
2000 В (50 Гц, 1 мин) |
| Количество циклов изгибания |
3000000 |
| Конструкция кабеля, сигнальная линия |
7x 0,25 мм |
| Маслостойкость |
согласно DIN EN 60811-2-1 |
| Масса кабеля |
61 кг/км |
| Материал внутренней оболочки |
FRNC |
| Материал проводника |
гибкий провод из оцинкованной меди |
| Материал, изоляция проводника |
PE |
| Минимальный радиус изгиба, гибкая прокладка |
7,5 x D |
| Минимальный радиус изгиба, жесткая прокладка |
5 x D |
| Наружный диаметр кабеля D |
6,5 мм ±0,2 мм |
| Номинальное напряжение, проводник |
600 В (UL) |
| Общая скрутка |
Четверка звездообразной скрутки |
| Прочность на разрыв GRP |
≤ 150 Н |
| Путь перемещения |
4 м |
| Радиус изгиба |
200 мм |
| Скорость поперечного перемещения |
4 м/c |
| Сопротивление шлейфа |
≤ 120,00 Ом/км |
| Стойкость, прочие данные |
устойчив к УФ-излучению |
| Температура окружающей среды (при прокладке) |
-20 °C ... 60 °C |
| Тип кабеля (краткое обозначение) |
93J |
| Толщина стенок внешней оболочки |
0,9 мм |
| Механические характеристики |
| Конструкция кабеля |
1x4xAWG22/7; SF/TQ |
| Общие сведения |
| Диаметр проводника вкл. изоляцию |
1,5 мм |
| Сечение провода |
4x 0,34 мм² |
| Тип сигнала/категория |
PROFINET CAT5 (МЭК 11801:2002), 100 Мбит/с |
| Экранировка |
Пленка, оклеенная алюминием, оплетка из луженой медной проволоки |
| Окружающие условия |
| Температура окружающей среды (хранение/транспорт) |
-50 °C ... 70 °C |
| Параметры проводников |
| Цвета жил |
белый, желтый, синий, оранжевый |
| Рабочие условия |
| Негорючесть |
согласно МЭК 60332-1-2 |
| Размеры |
| Длина кабеля |
100 м |
| Тип кабеля |
PROFINET, тип C |
| Технические данные |
| Полюсов |
4 |
