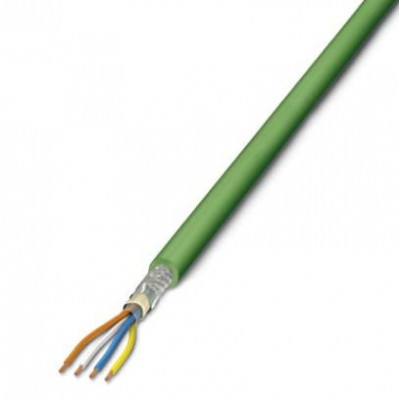

Сетевой кабель - VS-OE-OE-93A-100,0 - 1416392
Описание
Сетевой кабель, PROFINET CAT5 (100 Мбит/с), 4-полюсн., ПВХ, желто-зеленый RAL 6018, экранирован., свободный конец, к свободный конец, длина кабеля: 100 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27060307 |
| eCl@ss 4.1 | 27060307 |
| eCl@ss 5.0 | 27060307 |
| eCl@ss 5.1 | 27060307 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27061801 |
| eCl@ss 9.0 | 27061801 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC000830 |
| ETIM 4.0 | EC000830 |
| ETIM 5.0 | EC000830 |
| ETIM 6.0 | EC000830 |
| UNSPSC | |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 26121604 |
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| Кабель | |
| AWG, сигнальная линия | 22 |
| UL AWM Style | 2464 (80 °C / 300 В) |
| Внешняя оболочка, материал | ПВХ |
| Внешняя оболочка, цвет | желто-зеленый RAL 6018 |
| Волновое сопротивление | 100 Ω ±15 Ω (при 1 ... 100 МГц) |
| Время распространения сигнала | 5,3 нСм/м |
| защитный экран оптоволоконного кабеля | 90 % |
| Испытательное напряжение, фаза / фаза | 2500 В DC |
| Испытательное напряжение, фаза / экран | 2500 В DC |
| Конструкция кабеля, сигнальная линия | 1x 0,65 мм |
| Маслостойкость | согласно МЭК 60811-2-1 |
| Материал проводника | луженый медный провод |
| Материал, изоляция проводника | PE |
| Наружный диаметр кабеля D | 6,5 мм ±0,2 мм |
| Номинальное напряжение, проводник | 300 В |
| Общая скрутка | Четверка звездообразной скрутки |
| Скорость передачи сигнала | 0,68 c |
| Сопротивление кабеля | ≤ 57,1 Ом/км |
| Сопротивление устройства сопряжения | < 10,00 мΩ/м (при 10 МГц) |
| Температура окружающей среды (при прокладке) | -5 °C ... 50 °C |
| Тип кабеля (краткое обозначение) | 93A |
| Механические характеристики | |
| Конструкция кабеля | 1x4xAWG22/1; SF/TQ |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,5 мм ±0,05 мм |
| Сечение провода | 4x 0,34 мм² |
| Тип сигнала/категория | PROFINET CAT5 (МЭК 11801), 100 Мбит/с |
| Экранировка | SF/TQ |
| Параметры проводников | |
| Цвета жил | белый, желтый, синий, оранжевый |
| Рабочие условия | |
| Негорючесть | согласно VW-1 |
| Размеры | |
| Длина кабеля | 100 м |
| Тип кабеля | PROFINET |
| Технические данные | |
| Полюсов | 4 |
| Характеристики клемм | |
| Указание | Данное изделие соответствует директиве "Кабельная разводка PROFINET" и директиве по межсоединительным технологиям для PROFINET, редакция 2.00, заказ №: 2.252, глава 9.1.1 "Симметричные кабели (типы A,B,C)" |
