Сетевой кабель - NBC-100,0-94S - 1423514
Описание

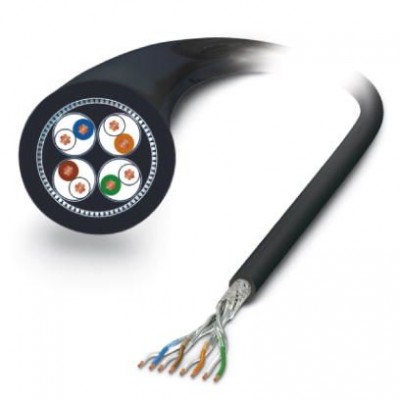

Продается на метры, Сетевой кабель, Ethernet CAT7 (10 Гбит/с), экранирован., PE-X без галогенов, черный, 8-жильные (4x2xAWG26/7; S/FTP), цвет жилы: белый-синий, белый-оранжевый, белый-зеленый, белый-коричневый, длина кабеля: 100 м, для железнодорожного транспортаХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 8.0 | 27060308 |
| eCl@ss 9.0 | 27061801 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC000830 |
| Кабель | |
| AWG, сигнальная линия | 26 |
| Вес меди | 28 кг/км |
| Внешняя оболочка, материал | PE-X |
| Внешняя оболочка, цвет | черный |
| Волновое сопротивление | 100 Ω ±5 Ω (при 100 МГц) |
| Время распространения сигнала | 4,4 нСм/м |
| Затухание несогласованности (RL) | 24 дБ (при 1 МГц) 33,9 дБ (при 10 МГц) 38,3 дБ (при 100 МГц) 35,3 дБ (при 200 МГц) 32,9 дБ (при 250 МГц) 29,7 дБ (при 500 МГц) 30,6 дБ (при 600 МГц) 31 дБ (при 700 МГц) 26,7 дБ (при 800 МГц) 28,6 дБ (при 900 МГц) 27,5 дБ (при 1000 МГц) 26,9 дБ (при 1100 МГц) 26,3 дБ (при 1200 МГц) |
| Испытательное напряжение, фаза / фаза | 1000 В AC (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 1000 В AC (50 Гц, 1 мин) |
| Конструкция кабеля, сигнальная линия | 7x 0,16 мм |
| Маслостойкость | согласно EN 60684-2, 72 ч при 100 °C, IRM 902 |
| Масса кабеля | 59 кг/км |
| Материал проводника | гибкий провод из оцинкованной меди |
| Материал, изоляция проводника | Ячеистый полиэтилен |
| Минимальный радиус изгиба, жесткая прокладка | 6 x D |
| Наружный диаметр кабеля D | 6,6 мм ±0,2 мм |
| Номинальное напряжение, проводник | 125 В AC (Uo) |
| Общая скрутка | 4 пары с продольной скруткой |
| Переходное затухание | 100 дБ (при 1 МГц) 99 дБ (при 10 МГц) 93 дБ (при 100 МГц) 88 дБ (при 200 МГц) 86 дБ (при 250 МГц) 78 дБ (при 500 МГц) 74 дБ (при 600 МГц) 72 дБ (при 700 МГц) 69 дБ (при 800 МГц) 67 дБ (при 900 МГц) 65 дБ (при 1000 МГц) 63 дБ (при 1100 МГц) 61 дБ (при 1200 МГц) |
| Переходное затухание (NEXT) | 100 дБ (при 1 МГц) 99 дБ (при 10 МГц) 95 дБ (при 100 МГц) 92 дБ (при 200 МГц) 90 дБ (при 250 МГц) 83 дБ (при 500 МГц) 81 дБ (при 600 МГц) 80 дБ (при 700 МГц) 77 дБ (при 800 МГц) 75 дБ (при 900 МГц) 74 дБ (при 1000 МГц) 72 дБ (при 1100 МГц) 70 дБ (при 1200 МГц) |
| Плотность дымовых газов | EN 61034-2 |
| Подавление помех | 90 дБ (до 1000 МГц) |
| Производственная мощность | 44 нФ (на километр) |
| Противопожарная защита для рельсовых автомобилей | BS 6853 (Кабель внутренний Ia, Ib, II / кабель внешний Ia, Ib, II) DIN 5510-2 (Ступени противопожарной защиты 1, 2, 3, 4) EN 45545-2 EN 50306-4 NF F16-101 (Классификация C / F1) NF F16-101 (Кабель внутренний A1, A2, B / кабель внешний A1, A2, B) NFPA 130 PN-K-02511 (Класс A) UIC 564-2 (Класс A) |
| Прочность на разрыв GRP | ≤ 60 Н (кратковременно) ≤ 15 Н (длительно) |
| Скорость передачи сигнала | 0,78 c |
| Скрутка пары | 2 проводника для пары |
| Сопротивление кабеля | ≤ 145 Ом/км |
| Сопротивление устройства сопряжения | 5,00 мΩ/м (при 10 МГц) |
| Стойкость, прочие данные | стойкость к топливу согласно EN 60684-2, 72 ч при 100 °C, IRM 903 стойкость к окислению согласно EN 50306-4, 72 ч при 40 °C, метод B, объёмная концентрация 200 x 10-6 |
| Суммарное переходное затухание (PSNEXT) | 97 дБ (при 1 МГц) 96 дБ (при 10 МГц) 92 дБ (при 100 МГц) 89 дБ (при 200 МГц) 87 дБ (при 250 МГц) 80 дБ (при 500 МГц) 78 дБ (при 600 МГц) 77 дБ (при 700 МГц) 74 дБ (при 800 МГц) 72 дБ (при 900 МГц) 71 дБ (при 1000 МГц) 69 дБ (при 1100 МГц) 67 дБ (при 1200 МГц) |
| Суммированное переходное затухание (PS-ACR) | 97 дБ (при 1 МГц) 96 дБ (при 10 МГц) 90 дБ (при 100 МГц) 85 дБ (при 200 МГц) 83 дБ (при 250 МГц) 75 дБ (при 500 МГц) 71 дБ (при 600 МГц) 69 дБ (при 700 МГц) 66 дБ (при 800 МГц) 64 дБ (при 900 МГц) 62 дБ (при 1000 МГц) 60 дБ (при 1100 МГц) 58 дБ (при 1200 МГц) |
| Тип кабеля (краткое обозначение) | 94S |
| Тип экрана пары | Полиэфирная пленка, оклеенная алюминием |
| Экранирующая способность | 60 дБ (до 1000 МГц) |
| Механические характеристики | |
| Конструкция кабеля | 4x2xAWG26/7; S/FTP |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,05 мм ±0,1 мм |
| Расчетное напряжение | 30 В AC 30 В DC |
| Сечение провода | 4x 2x 0,14 мм² |
| Тип сигнала/категория | Ethernet CAT7, 10 Гбит/с |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| Параметры проводников | |
| Ослабление | 0,25 дБ (при 1 МГц) 0,76 дБ (при 10 МГц) 2,49 дБ (при 100 МГц) 3,69 дБ (при 200 МГц) 4,18 дБ (при 250 МГц) 5,6 дБ (при 500 МГц) 6,74 дБ (при 600 МГц) 7,32 дБ (при 700 МГц) 7,89 дБ (при 800 МГц) 8,5 дБ (при 900 МГц) 9,11 дБ (при 1000 МГц) 9,5 дБ (при 1100 МГц) 9,9 дБ (при 1200 МГц) |
| Цвета жил | белый-синий, белый-оранжевый, белый-зеленый, белый-коричневый |
| Рабочие условия | |
| Негорючесть | согласно EN 60332-1-2 EN 60332-3-25 согласно ISO 14572 5.21 (UN ECE-R 118.01) |
| Размеры | |
| Длина кабеля | 100 м |
| Тип кабеля | Ethernet для железнодорожного транспорта |
| Технические данные | |
| Полюсов | 8 |
