Системный кабель шины - VS-MSDBPS-OE-93G-LI/0,5 - 1419138
Описание

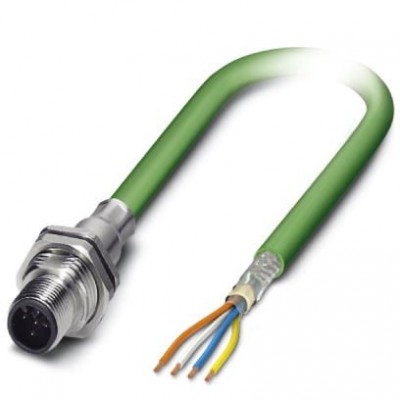

Готовый кабель EtherCAT®, экранированный, четверка звездной скрутки, AWG 22, гибкий (7-проволочный), RAL 6018 (желто-зеленый), на одном конце встраиваемый штекер M12, монтаж с задней стенки, SPEEDCON, 4-контактный, другой конец - без разъема, длина: 0,5 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27060307 |
| eCl@ss 4.1 | 27060307 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27060307 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27440103 |
| eCl@ss 9.0 | 27440102 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000830 |
| ETIM 3.0 | EC000830 |
| ETIM 4.0 | EC002599 |
| ETIM 5.0 | EC002061 |
| ETIM 6.0 | EC002061 |
| UNSPSC | |
| UNSPSC 11 | 26121604 |
| UNSPSC 12.01 | 26121616 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 6.01 | 26121616 |
| UNSPSC 7.0901 | 26121616 |
| Кабель | |
| AWG, сигнальная линия | 22 |
| UL AWM Style | 21694 |
| Внешняя оболочка, материал | ПВХ |
| Внешняя оболочка, цвет | зеленый RAL 6018 |
| Волновое сопротивление | 100 Ω ±15 Ω (при 100 МГц) |
| Время распространения сигнала | 5,3 нСм/м |
| защитный экран оптоволоконного кабеля | 85 % |
| Испытательное напряжение, фаза / фаза | 2000 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 2000 В (50 Гц, 1 мин) |
| Конструкция кабеля, сигнальная линия | 7x 0,25 мм |
| Маслостойкость | условно маслостойкий |
| Масса кабеля | 67 кг/км |
| Материал внутренней оболочки | ПВХ |
| Материал проводника | гибкий провод из оцинкованной меди |
| Материал, изоляция проводника | PE |
| Минимальный радиус изгиба, гибкая прокладка | 7 x D |
| Минимальный радиус изгиба, жесткая прокладка | 3 x D |
| Наружный диаметр кабеля D | 6,5 мм ±0,2 мм |
| Номинальное напряжение, проводник | 600 В |
| Общая скрутка | Четверка звездообразной скрутки |
| Переходное затухание (NEXT) | 80 дБ (при 1 МГц) 76 дБ (при 4 МГц) 70 дБ (при 10 МГц) 65 дБ (при 16 МГц) 63 дБ (при 20 МГц) 60 дБ (при 31,25 МГц) 55 дБ (при 62,5 МГц) 50 дБ (при 100 МГц) |
| Скорость передачи сигнала | 0,66 c |
| Сопротивление устройства сопряжения | ≤ 20,00 мΩ/м (при 10 МГц) |
| Сопротивление шлейфа | ≤ 120,00 Ом/км |
| Стойкость, прочие данные | устойчив к УФ-излучению согласно UL 1581, раздел 1200 |
| Тип кабеля (краткое обозначение) | 93B |
| Толщина стенок внешней оболочки | около 0,9 мм |
| Условное обозначение кабеля | 2YY(ST)CY |
| Материал | |
| Материал уплотнения | FKM |
| Механические характеристики | |
| Конструкция кабеля | 1x4xAWG22/7; SF/TQ |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,55 мм |
| Класс воспламеняемости согласно UL 94 | V0 |
| Кодирование | D типа |
| Материал, контакт | CuZn |
| Расчетное импульсное напряжение | 2,5 кВ |
| Расчетное напряжение | 250 В |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 4x 0,34 мм² |
| Сопротивление изоляции | ≥ 100 MΩ |
| Тип сигнала/категория | EtherCAT® |
| Экранировка | Пленка, оклеенная алюминием, оплетка из луженой медной проволоки |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Параметры проводников | |
| Ослабление | 2,1 дБ (при 1 МГц) 4 дБ (при 4 МГц) 6,3 дБ (при 10 МГц) 8 дБ (при 16 МГц) 9 дБ (при 20 МГц) 11,4 дБ (при 31,25 МГц) 16,5 дБ (при 62,5 МГц) 21,3 дБ (при 100 МГц) |
| Цвета жил | белый, желтый, синий, оранжевый |
| Рабочие условия | |
| Негорючесть | согласно UL 1685 (CSA FT 4) |
| Размеры | |
| Длина кабеля | 0,5 м |
| Тип кабеля | PROFINET, CAT5, гибкий, ПВХ |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (кабель, жестко прокладываемый) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA 6.6 |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 2 Нм ... 3 Нм (С монтажной стороны) |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
