Системный кабель шины - SAC-6P-MR/ 2,0-970/FR SCO - 1428694
Описание

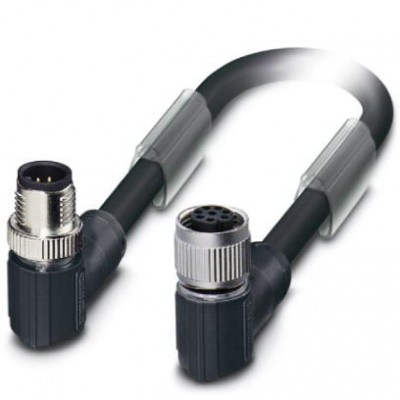

Системный кабель шины, VARAN (100 Мбит/с), 6-полюсн., SANTOPRENE без галогенов, черный RAL 9005, экранирован., Штекеры угловой M12 SPEEDCON, А-кодирование, к Гнездо угловой M12 SPEEDCON, А-кодирование, длина кабеля: 2 мХарактеристики
| Design | |
| Цвет области ручки | черный |
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060308 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC000830 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Кабель | |
| AWG, напряжение питания | 22 |
| AWG, сигнальная линия | 24 |
| Внешняя оболочка, материал | SANTOPRENE без галогенов |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Волновое сопротивление | 100 Ω ±15 % |
| Испытательное напряжение, проводник | 2000 В (Напряжение питания) макс. 700 В AC (Кабель передачи данных) |
| Количество циклов изгибания | 3000000 |
| Конструкция кабеля, напряжение питания | 19x 0,16 мм |
| Конструкция кабеля, сигнальная линия | 19x 0,13 мм |
| Масса кабеля | 81 кг/км |
| Материал внутренней оболочки | TPE |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | PP |
| Минимальный радиус изгиба, при жесткой прокладке | ≥ 93 мм |
| Минимальный радиус изгиба, при подвижной прокладке | ≥ 93 мм |
| Наполнитель | Нить |
| Наружный диаметр кабеля D | 7,8 мм ±0,2 мм |
| Номинальное напряжение, проводник | 125 В (Кабель передачи данных) 48 В (Напряжение питания) |
| Общая скрутка | 1 четверка звездной скрутки и 2 жилы с 2 заполнителями |
| Производственная мощность | 50 нФ (Кабель передачи данных) |
| Путь перемещения | 2 м |
| Радиус изгиба | 93 мм |
| Скорость поперечного перемещения | 1 м/c |
| Сопротивление кабеля | 77 Ω/м (Кабель передачи данных) |
| Тип кабеля (краткое обозначение) | 970 |
| Тип экрана пары | Оплетка из оцинкованной медной проволоки, покрытие прибл. 95 % |
| Условное обозначение кабеля | Li9YD12Y |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
| Механические характеристики | |
| Конструкция кабеля | 1x2xAWG22/19 + 1x4xAWG24/19 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,35 мм (Сигнальный провод) 1,5 мм (Напряжение питания) |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | HB |
| Кодирование | A - стандарт |
| Материал, контакт | CuZn |
| Расчетное напряжение | 30 В AC 30 В DC |
| Расчетный ток при 40 ℃ | 2 A |
| Сечение провода | 4x 0,25 мм² (Сигнальный провод) 2x 0,38 мм² (Напряжение питания) |
| Сопротивление изоляции | ≥ 100 MΩ |
| Тип сигнала/категория | VARAN, 100 Мбит/с |
| Ускорение | 2 м/c² |
| Экранировка | Оплетка из оцинкованной медной проволоки, покрытие прибл. 85 % |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Параметры проводников | |
| Цвета жил | коричневый, синий, белый/оранжевый, белый/зеленый, зеленый, оранжевый |
| Разводка подсоединений | |
| Полюс = цвет жилы (сигнал) = полюс (опция) | 1 (Штекер) | N.C. | 1 (Гнездо) 2 (Штекер) | N.C. | 2 (Гнездо) 6 (Штекер) | BU (Соединение активно) | 6 (Гнездо) 7 (Штекер) | BN (Соединение активно) | 7 (Гнездо) 5 (Штекер) | GN/WH (RD+) | 5 (Гнездо) 8 (Штекер) | GN (RD-) | 8 (Гнездо) 2 (Штекер) | OG/WH (TD+) | 2 (Гнездо) 3 (Штекер) | OG (TD-) | 3 (Гнездо) |
| Размеры | |
| Длина кабеля | 2 м |
| Тип кабеля | VARAN |
| Технические данные | |
| Полюсов | 6 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | TPU GF |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм (Разъем М12) |
| Электрические характеристики | |
| Характеристики передачи (категория) | CAT5 (МЭК 11801:2002) |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
