Системный кабель шины - SAC-5P-MR/ 0,5-924/FR SCO - 1405975
Описание

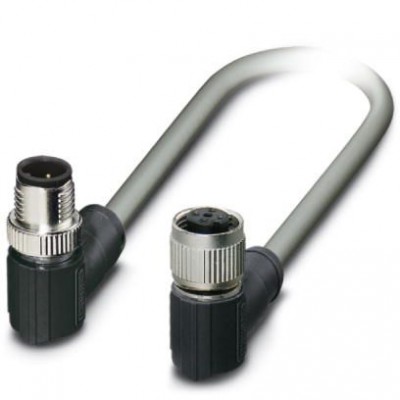

Системный кабель шины, CANopen®, DeviceNet™, 5-полюсн., ПВХ, серый, экранирован., Штекеры угловой M12 SPEEDCON, А-кодирование, к Гнездо угловой M12 SPEEDCON, А-кодирование, длина кабеля: 0,5 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27060307 |
| eCl@ss 4.1 | 27060307 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27060307 |
| eCl@ss 6.0 | 27279218 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060308 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC000830 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 11 | 26121604 |
| UNSPSC 12.01 | 26121616 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 26121616 |
| UNSPSC 7.0901 | 26121616 |
| Данные о материале | |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Кабель | |
| AWG, напряжение питания | 22 |
| AWG, сигнальная линия | 22 |
| UL AWM Style | 2464 (80 °C / 300 В) |
| Внешняя оболочка, материал | ПВХ |
| Внешняя оболочка, цвет | серый |
| Волновое сопротивление | 120 Ω ±12 Ом |
| Время распространения сигнала | 4,46 нСм/м |
| Конструкция кабеля, напряжение питания | 19x 0,15 мм |
| Конструкция кабеля, сигнальная линия | 19x 0,15 мм |
| Маслостойкость | да |
| Масса кабеля | 64,51 кг/км |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | вспененный полиэтилен (Сигнальный провод) ПВХ (Напряжение питания) |
| Минимальный радиус изгиба, гибкая прокладка | 15 x D |
| Наружный диаметр кабеля D | 6,9 мм ±0,13 мм |
| Общая скрутка | 2 пары вокруг дополнительного гибкого провода в центре сердечника |
| Производственная мощность | ном. 78,74 пФ (на метр) |
| Прочие характеристики | UL стандарты PLTC и ITC |
| Скрутка пары | 2 проводника для пары |
| Стойкость, прочие данные | устойчив к УФ-излучению |
| Тип кабеля (краткое обозначение) | 924 |
| Тип экрана пары | Алюминиевая фольга с пластмассовым покрытием, алюминиевое покрытие внутри |
| Экранирующая способность | 0,95 дБ (f = 125 кГц) 1,64 дБ (f = 500 кГц) 2,3 дБ (f = 1МГц) |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
| Механические характеристики | |
| Конструкция кабеля | 2xAWG22 (сигнал) + 2xAWG22 (питание) |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,27 мм ±0,05 мм (Сигнальный провод) 2,24 мм ±0,13 мм (Напряжение питания) |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | HB |
| Кодирование | A - стандарт |
| Материал, контакт | CuSn |
| Расчетное напряжение | 48 В AC 60 В DC |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 2x 0,34 мм² (Сигнальный провод) 2x 0,34 мм² (Напряжение питания) |
| Сопротивление изоляции | ≥ 100 MΩ |
| Тип сигнала/категория | CANopen® DeviceNet™ |
| Экранировка | Алюминиевая фольга с пластмассовым покрытием и дополнительным гибким проводом, алюминиевое покрытие снаружи |
| Окружающие условия | |
| Степень защиты | IP65 IP67 IP68 |
| Параметры проводников | |
| Цвета жил | красно-черный, сине-белый |
| Размеры | |
| Длина кабеля | 0,5 м |
| Тип кабеля | Устройство CAN Bus/DeviceNet, серое |
| Технические данные | |
| Полюсов | 5 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | TPU GF |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм (Разъем М12) |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
