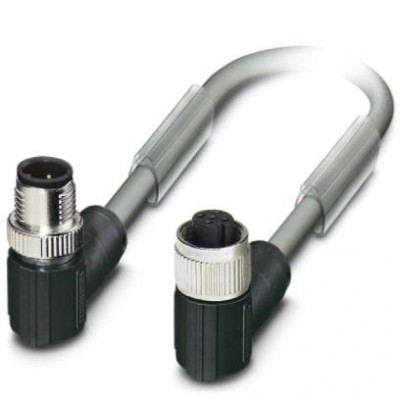

Системный кабель шины - SAC-5P-MR/ 0,5-923/FR CAN SCO - 1419074
Описание
Системный кабель шины, CANopen®, DeviceNet™, 5-полюсн., PUR без галогенов, серый RAL 7001, экранирован., Штекеры угловой M12 SPEEDCON, А-кодирование, к Гнездо угловой M12 SPEEDCON, А-кодирование, длина кабеля: 0,5 м, Соединитель неэкранированныйХарактеристики
| Design | |
| Цвет области ручки | черный |
| eCl@ss | |
| eCl@ss 4.0 | 27060307 |
| eCl@ss 4.1 | 27060307 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27060307 |
| eCl@ss 6.0 | 27279218 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060308 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000830 |
| ETIM 3.0 | EC000830 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 11 | 26121604 |
| UNSPSC 12.01 | 26121616 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 26121616 |
| UNSPSC 7.0901 | 26121616 |
| Данные о материале | |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Кабель | |
| AWG, напряжение питания | 22 |
| AWG, сигнальная линия | 24 |
| UL AWM Style | 21198 (80 °C / 300 В) |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | серебристо-серый RAL 7001 |
| Волновое сопротивление | 120 Ω ±10 % (при 1 МГц) |
| защитный экран оптоволоконного кабеля | 80 % |
| Испытательное напряжение, фаза / фаза | 2000 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 2000 В (50 Гц, 1 мин) |
| Количество циклов изгибания | 5000000 |
| Конструкция кабеля, напряжение питания | 19x 0,15 мм |
| Конструкция кабеля, сигнальная линия | 19x 0,13 мм |
| Материал проводника | гибкий провод из оцинкованной меди |
| Материал, изоляция проводника | вспененный полиэтилен (Кабель передачи данных) PE (Напряжение питания) |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Наружный диаметр кабеля D | 6,7 мм ±0,3 мм |
| Номинальное напряжение, проводник | ≤ 300 В (Пиковое значение, не для применения под сильной токовой нагрузкой) |
| Общая скрутка | 2 пары вокруг дополнительного гибкого провода в центре сердечника |
| Проводники - емкость | ном. 40 нФ/км (Кабель передачи данных) |
| Путь перемещения | 4,5 м |
| Радиус изгиба | 70 мм |
| Скорость поперечного перемещения | 3 м/c |
| Скрутка пары | 2 проводника для пары |
| Сопротивление шлейфа | ≤ 181,80 Ом/км (Кабель передачи данных) ≤ 114,80 Ом/км (Напряжение питания) |
| Стойкость, прочие данные | низкая адгезия |
| Тип кабеля (краткое обозначение) | 923 |
| Тип экрана пары | Алюминиевая фольга с пластмассовым покрытием, алюминиевая сторона снаружи |
| Экранирующая способность | ≤ 0,95 дБ (f = 125 кГц) ≤ 1,64 дБ (f = 500 кГц) ≤ 2,29 дБ (f = 1МГц) |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
| Механические характеристики | |
| Конструкция кабеля | 2xAWG24/19+2xAWG22/19 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,95 мм ±0,05 мм (Кабель передачи данных) 1,4 мм ±0,05 мм (Напряжение питания) |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | HB |
| Кодирование | A - стандарт |
| Материал, контакт | CuSn |
| Расчетное напряжение | 48 В AC 60 В DC |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 2x 0,25 мм² (Кабель передачи данных) 2x 0,34 мм² (Напряжение питания) 1x 0,34 мм² (Дополнительный гибкий провод) |
| Тип сигнала/категория | CANopen® DeviceNet™ |
| Ускорение | 3 м/c² |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Параметры проводников | |
| Ослабление | ≤ 22,9 дБ/км (при 1 МГц) ≤ 16,4 дБ/км (при 500 кГц) ≤ 9,5 дБ/км (при 125 кГц) |
| Цвета жил | красно-черный, сине-белый |
| Рабочие условия | |
| Негорючесть | UL 1581, разд. 1060 (FT-1) МЭК 60332-1 |
| Разводка подсоединений | |
| Полюс = цвет жилы (сигнал) = полюс (опция) | 1 (Штекер) | SR (Экран) | 1 (Гнездо) 2 (Штекер) | RD (V+) | 2 (Гнездо) 3 (Штекер) | BK (V-) | 3 (Гнездо) 4 (Штекер) | WH (CAN_H) | 4 (Гнездо) 5 (Штекер) | BU (CAN_L) | 5 (Гнездо) |
| Размеры | |
| Длина кабеля | 0,5 м |
| Тип кабеля | CAN-шина/ответвит. кабель DeviceNet |
| Технические данные | |
| Полюсов | 5 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | TPU GF |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм (Разъем М12) |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
