Системный кабель шины - SAC-5P-M12MS/10,0-92X SH OD - 1410473
Описание

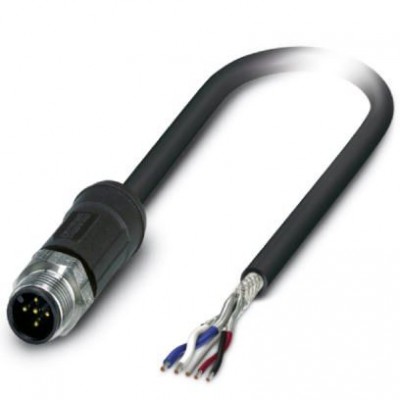

Системный кабель шины, CANopen®, DeviceNet™, 5-полюсн., FRNC без галогенов, черный, экранирован., Штекеры прямое M12, А-кодирование, к свободный конец, длина кабеля: 10 м, для применения вне помещений, с накатанной гайкой из легированной сталиХарактеристики
| eCl@ss | |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060308 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 13.2 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | PP |
| Кабель | |
| AWG, напряжение питания | 22 |
| AWG, сигнальная линия | 24 |
| UL AWM Style | 21281 (80 °C / 300 В) |
| Внешняя оболочка, материал | FRNC |
| Внешняя оболочка, цвет | черный |
| Волновое сопротивление | 120 Ω ±12 Ом (f = 1МГц) |
| Время распространения сигнала | 4,46 нСм/м |
| защитный экран оптоволоконного кабеля | 70 % |
| Испытательное напряжение, фаза / фаза | 2000 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 2000 В (50 Гц, 1 мин) |
| Конструкция кабеля, напряжение питания | 19x 0,16 мм |
| Конструкция кабеля, сигнальная линия | 19x 0,13 мм |
| Маслостойкость | да |
| Масса кабеля | 70 кг/км |
| Материал проводника | гибкий провод из оцинкованной меди |
| Материал, изоляция проводника | PE |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Наружный диаметр кабеля D | 6,9 мм ±0,3 мм |
| Номинальное напряжение, проводник | ≤ 300 В |
| Общая скрутка | 2 пары вокруг дополнительного гибкого провода в центре сердечника |
| Производственная мощность | 39,8 нФ (при 1 кГц, фаза/фаза) |
| Скрутка пары | 2 проводника для пары |
| Сопротивление кабеля | 90 Ом/км (Сигнал) 55 Ом/км (Соединение активно) |
| Стойкость, прочие данные | устойчив к УФ-излучению |
| Тип кабеля (краткое обозначение) | 92X |
| Тип экрана пары | Кашированная алюминиевая фольга |
| Толщина стенки, изоляция | 0,6 мм (Сигнал) 0,3 мм (Соединение активно) |
| Толщина стенок внешней оболочки | 1,15 мм |
| Условное обозначение кабеля | LI2XCHX02XS |
| Материал | |
| Материал накатанной гайки | Нержавеющая сталь |
| Механические характеристики | |
| Конструкция кабеля | 2xAWG24/19+2xAWG22/19 |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,9 мм (Сигнал) 1,4 мм (Соединение активно) |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | V0 |
| Кодирование | A - стандарт |
| Материал, контакт | CuSn |
| Расчетное напряжение | 48 В AC 60 В DC |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 2x 0,25 мм² (Сигнал) 2x 0,34 мм² (Соединение активно) 1x 0,38 мм² (Дополнительный гибкий провод) |
| Сопротивление изоляции | ≥ 100 MΩ |
| Тип сигнала/категория | CANopen® DeviceNet™ |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| Окружающие условия | |
| Степень защиты | IP65 IP67 IP68 IP69K |
| Параметры проводников | |
| Цвета жил | красно-черный, сине-белый |
| Рабочие условия | |
| Негорючесть | согласно МЭК 60332-3-25 (Кат. D) |
| Разводка подсоединений | |
| Полюс = цвет жилы (сигнал) = полюс (опция) | 1 (Штекер) | SR (Экран) 2 (Штекер) | RD (V+) 3 (Штекер) | BK (V-) 4 (Штекер) | WH (CAN_H) 5 (Штекер) | BU (CAN_L) |
| Размеры | |
| Длина кабеля | 10 м |
| Тип кабеля | Устройство CAN Bus/DeviceNet, черное |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Технические данные | |
| Полюсов | 5 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (вилка / розетка) -40 °C ... 85 °C (при быстрой смене температур (согласно МЭК 60512-11-4)) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PP |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм (Разъем М12) |
| Цифровые входы | |
| Защитная цепь / модуль | без схемы подключения |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
