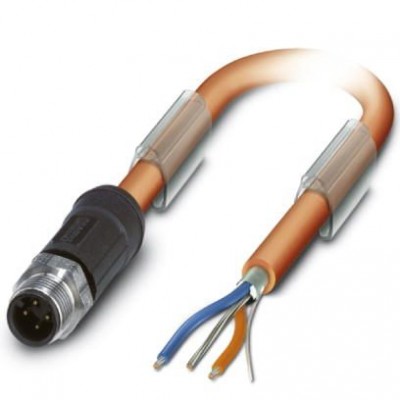

Системный кабель шины - SAC-4P-M12MS/10,0-960 VA - 1431199
Описание
Системный кабель шины, FOUNDATION Fieldbus (31,25 кбит/с), 3-полюсн., ПВХ, оранжевый RAL 2003, экранирован., Штекеры прямое M12, А-кодирование, к свободный конец, длина кабеля: 10 мХарактеристики
| Design | |
| Цвет области ручки | черный |
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060308 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC000830 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Кабель | |
| AWG, сигнальная линия | 18 |
| Внешняя оболочка, материал | ПВХ |
| Внешняя оболочка, цвет | оранжевый RAL 2003 |
| защитный экран оптоволоконного кабеля | 100 % |
| Индуктивность | 0,6233 мГн (на метр) |
| Конструкция кабеля, сигнальная линия | 7x 0,40 мм |
| Масса кабеля | 56,552 кг/км |
| Материал проводника | гибкий провод из оцинкованной меди |
| Материал, изоляция проводника | PO (Сигнальный провод) |
| Минимальный радиус изгиба, при жесткой прокладке | 75 мм |
| Наружный диаметр кабеля D | 7,5 мм ±0,25 мм |
| Номинальное напряжение, проводник | 300 В |
| Общая скрутка | 1 пара с 1 дополнительным гибким проводником и наполнителем для сердечника |
| Проводники - емкость | 147 пФ/м (при 1 кГц, фаза/экран) ≤ 3,94 пФ/м (capacitance unbalance) |
| Проводники - полное сопротивление | 100 Ω ±20 % (при 31,25 кГц) |
| Производственная мощность | 78 нФ (при 1 кГц) |
| Прочие характеристики | UL Standards PLTC-ER и ITC |
| Прочность на разрыв GRP | 260 Н |
| Скорость передачи сигнала | 0,66 c |
| Скрутка пары | 2 проводника для пары |
| Сопротивление кабеля | ≤ 19,35 Ом/км (Сигнальный провод) 26 Ом/км (Экран) |
| Тип кабеля (краткое обозначение) | 960 |
| Толщина стенки, изоляция | 0,5 мм |
| Толщина стенок внешней оболочки | 1 мм |
| Экранирующая способность | 3 дБ/км (при 39 кГц) |
| Материал | |
| Материал накатанной гайки | Нержавеющая сталь |
| Материал уплотнения | NBR |
| Механические характеристики | |
| Конструкция кабеля | 2xAWG18/7 + 1xAWG20/7 |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 2,24 мм ±0,05 мм |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | HB |
| Кодирование | A - стандарт |
| Материал, контакт | CuSn |
| Расчетное напряжение | 48 В AC 60 В DC |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 2x 0,75 мм² (Сигнальный провод) 1x 0,5 мм² (Дополнительный гибкий провод) |
| Сопротивление изоляции | ≥ 100 MΩ |
| Тип сигнала/категория | FOUNDATION Fieldbus, 31,25 кбит/с |
| Экранировка | Алюминиевая фольга с пластмассовым покрытием и дополнительным гибким проводом |
| Окружающие условия | |
| Степень защиты | IP65 IP67 IP68 IP69K |
| Параметры проводников | |
| Цвета жил | синий, оранжевый |
| Рабочие условия | |
| Негорючесть | UL 1685 (CSA FT 4) UL 1685 (vertical tray) UL 1666 (riser) |
| Размеры | |
| Длина кабеля | 10 м |
| Длина снятия изоляции с конца кабеля без разъема | 50 мм |
| Тип кабеля | FOUNDATION Fieldbus, оранжевый |
| Технические данные | |
| Полюсов | 3 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | TPU GF |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм (Разъем М12) |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
