Системный кабель шины - SAC-4P-M 8MR/ 5,0-950 - 1550863
Описание

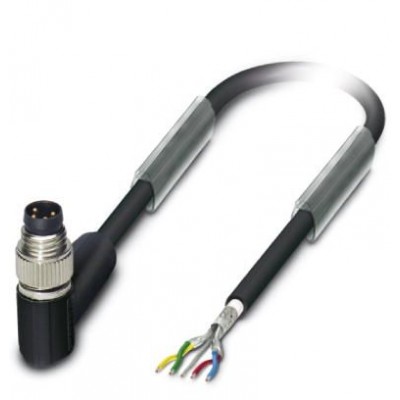

Системный кабель шины, INTERBUS, 4-полюсн., PUR без галогенов, черный RAL 9005, экранирован., Штекеры угловой M8, к свободный конец, длина кабеля: 5 мХарактеристики
| Design | |
| Цвет области ручки | черный |
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27279218 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060308 |
| ETIM | |
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Кабель | |
| AWG, напряжение питания | 22 |
| AWG, сигнальная линия | 26 |
| UL AWM Style | 20963 (80 °C / 30 В) |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | черный RAL 9005 |
| защитный экран оптоволоконного кабеля | 85 % |
| Испытательное напряжение, фаза / фаза | 1000 В |
| Испытательное напряжение, фаза / экран | 1000 В |
| Количество циклов изгибания | 1000000 |
| Конструкция кабеля, напряжение питания | 19x 0,15 мм |
| Конструкция кабеля, сигнальная линия | 19x 0,10 мм |
| Масса кабеля | 41 кг/км |
| Материал проводника | гибкий провод из оцинкованной меди |
| Материал, изоляция проводника | PP |
| Минимальный радиус изгиба, при жесткой прокладке | 26 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 37 мм |
| Наружный диаметр кабеля D | 5,2 мм ±0,2 мм |
| Номинальное напряжение, проводник | ≤ 100 В |
| Общая скрутка | 2 пары вокруг дополнительного гибкого провода в центре сердечника |
| Путь перемещения | 6 м |
| Радиус изгиба | 110 мм |
| Скорость поперечного перемещения | 4 м/c |
| Скрутка пары | 2 проводника для пары |
| Сопротивление кабеля | ≤ 155 Ом/км (Сигнальный провод) ≤ 58 Ом/км (Напряжение питания) |
| Тип кабеля (краткое обозначение) | 950 |
| Тип экрана пары | Полиэфирная пленка, оклеенная алюминием |
| Толщина стенки, изоляция | 0,24 мм (Изоляция проводника, сигнальный проводник) 0,25 мм (Изоляция проводника, питание) |
| Толщина стенок внешней оболочки | около 0,75 мм |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Механические характеристики | |
| Конструкция кабеля | 2xAWG26/19+2xAWG22/19 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 0,97 мм (Сигнальный провод) 1,25 мм (Напряжение питания) |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | HB |
| Кодирование | A - стандарт |
| Материал, контакт | CuSn |
| Расчетное напряжение | 48 В AC 60 В DC |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 2x 0,14 мм² (Сигнальный провод) 2x 0,34 мм² (Напряжение питания) 1x 0,38 мм² (Дополнительный гибкий провод) |
| Сопротивление изоляции | ≥ 100 MΩ |
| Тип сигнала/категория | INTERBUS |
| Ускорение | 4 м/c² |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| Общие характеристики измерительной катушки | |
| Испытательное напряжение | 800 В |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Параметры проводников | |
| Цвета жил | красно-синий, зелено-желтый |
| Разводка подсоединений | |
| Полюс = цвет жилы (сигнал) = полюс (опция) | 1 (Штекер) | RD (0,34 мм²) 3 (Штекер) | BU (0,34 мм²) 2 (Штекер) | YE (0,14 мм²) 4 (Штекер) | GN (0,14 мм²) |
| Размеры | |
| Длина кабеля | 5 м |
| Длина снятия изоляции с конца кабеля без разъема | 50 мм |
| Тип кабеля | INTERBUS |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | TPU GF |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,2 Нм (Штекерные разъемы М8) |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
