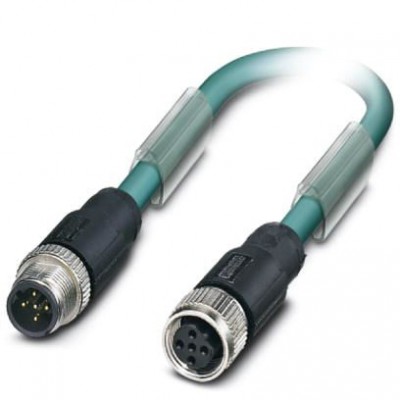

Системный кабель шины - SAC-2P-M12MSB/1-915/M12FSB VA - 1402379
Описание
Системный кабель шины, PROFIBUS, 2-полюсн., PUR/ПВХ, синий, экранирован., Штекеры прямое M12, B-кодирование, к Гнездо прямое M12, B-кодирование, длина кабеля: 1 мХарактеристики
| Design | |
| Цвет области ручки | черный |
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27279218 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Кабель | |
| AWG, сигнальная линия | 24 |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | синий |
| защитный экран оптоволоконного кабеля | 70 % |
| Испытательное напряжение, фаза / фаза | 3600 В DC |
| Количество циклов изгибания | 3000000 |
| Конструкция кабеля, сигнальная линия | 19x 0,14 мм |
| Маслостойкость | устойчивы к воздействию минеральных масел и смазок |
| Масса кабеля | 74 кг/км |
| Материал внутренней оболочки | ПВХ |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | вспененный полиэтилен |
| Минимальный радиус изгиба, гибкая прокладка | 5 x D |
| Наружный диаметр кабеля D | 8 мм ±0,4 мм |
| Номинальное напряжение, проводник | ≤ 100 В |
| Общая скрутка | 2 жилы в скрутке |
| Производственная мощность | 28 нФ (при 1 кГц) |
| Прочность на разрыв GRP | ≤ 100 Н |
| Радиус изгиба | 60 мм |
| Тип кабеля (краткое обозначение) | 915 |
| Толщина стенок внешней оболочки | около 0,8 мм |
| Материал | |
| Материал накатанной гайки | Нержавеющая сталь |
| Материал уплотнения | NBR |
| Механические характеристики | |
| Конструкция кабеля | 1x2xAWG24/19 |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 2,56 мм |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | V0 |
| Кодирование | B - инверс. |
| Материал, контакт | CuSn |
| Расчетное напряжение | 48 В AC 60 В DC |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 2x 0,25 мм² |
| Сопротивление изоляции | ≥ 100 MΩ |
| Тип сигнала/категория | PROFIBUS |
| Ускорение | 4 м/c² |
| Экранировка | Пленка, оклеенная алюминием, оплетка из луженой медной проволоки |
| Окружающие условия | |
| Степень защиты | IP65 IP67 IP68 IP69K |
| Параметры проводников | |
| Цвета жил | красный, зеленый |
| Рабочие условия | |
| Негорючесть | согласно МЭК 60332-1 |
| Разводка подсоединений | |
| Полюс = цвет жилы (сигнал) = полюс (опция) | 2 (Штекер) | GN (A-провод) | 2 (Гнездо) 4 (Штекер) | RD (B-провод) | 4 (Гнездо) |
| Размеры | |
| Длина кабеля | 1 м |
| Тип кабеля | PROFIBUS |
| Технические данные | |
| Полюсов | 2 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA 6.6 |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм (Разъем М12) |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
