Системный кабель шины - SAC-2P- 5,0-910/FSB SCO - 1518070
Описание

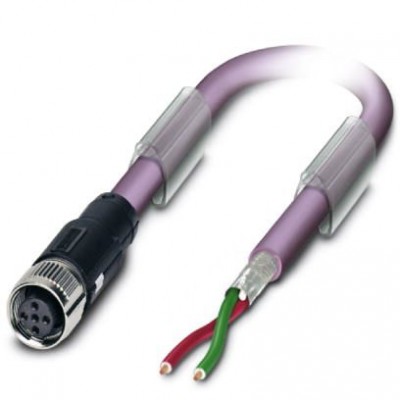

Системный кабель шины, PROFIBUS (12 Мбит/с), 2-полюсн., PUR без галогенов, фиолетовый RAL 4001, экранирован., свободный конец, к Гнездо прямое M12 SPEEDCON, B-кодирование, длина кабеля: 5 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060308 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000830 |
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC000830 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Кабель | |
| AWG, сигнальная линия | 24 |
| UL AWM Style | 21198 (80 °C / 300 В) |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | фиолетовый RAL 4001 |
| Волновое сопротивление | 150 Ω ±10 % (3 МГц ... 20 МГц) |
| защитный экран оптоволоконного кабеля | 85 % |
| Испытательное напряжение, фаза / фаза | 1500 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 1500 В (50 Гц, 1 мин) |
| Количество циклов изгибания | 4000000 |
| Конструкция кабеля, сигнальная линия | 19x 0,13 мм |
| Масса кабеля | 90 кг/км |
| Материал проводника | гибкий провод из оцинкованной меди |
| Материал, изоляция проводника | Foam-Skin PP |
| Минимальный радиус изгиба, при жесткой прокладке | 40 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 65 мм |
| Наполнитель | PP |
| Наружный диаметр кабеля D | 7,8 мм ±0,2 мм |
| Номинальное напряжение, проводник | 30 В |
| Общая скрутка | 2 провода с 2 наполнителями для сердечника |
| Проводники - емкость | ном. 30 пФ/м |
| Путь перемещения | 4,5 м |
| Радиус изгиба | 65 мм |
| Скорость поперечного перемещения | 3 м/c |
| Сопротивление кабеля | ≤ 78,6 Ом/км |
| Стойкость, прочие данные | низкая адгезия |
| Тип кабеля (краткое обозначение) | 910 |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
| Механические характеристики | |
| Конструкция кабеля | 1x2xAWG24/19 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 2,55 мм ±0,07 мм |
| Индикатор состояния | Нет |
| Кодирование | B - инверс. |
| Материал, контакт | CuSn |
| Расчетное напряжение | 48 В AC 60 В DC |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 2x 0,25 мм² (Сигнальный провод) |
| Сопротивление изоляции | ≥ 100 MΩ |
| Тип сигнала/категория | PROFIBUS, 12 Мбит/с (макс. 100 м) |
| Ускорение | 3 м/c² |
| Экранировка | Алюминиевая фольга с пластмассовым покрытием, оплетка из оцинкованной медной проволоки |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Параметры проводников | |
| Ослабление | ≤ 0,049 дБ/м (при 16 МГц) |
| Цвета жил | красный, зеленый |
| Рабочие условия | |
| Негорючесть | UL 1581, разд. 1060 (FT-1) МЭК 60332-1-2 |
| Разводка подсоединений | |
| Полюс = цвет жилы (сигнал) = полюс (опция) | 2 (Гнездо) | GN (A-провод) 4 (Гнездо) | RD (B-провод) |
| Размеры | |
| Длина кабеля | 5 м |
| Длина снятия изоляции с конца кабеля без разъема | 50 мм |
| Тип кабеля | PROFIBUS |
| Технические данные | |
| Полюсов | 2 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | TPU GF |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм (Разъем М12) |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
