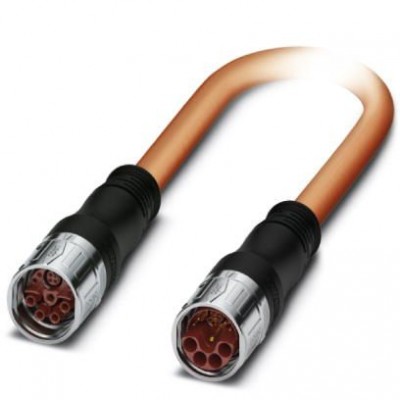

Штекерный разъем, пластиковая заливка с обеих сторон - K-8E-M23M8/10,0-H00/M23F8-C5-S - 1622249
Описание
Штекерный разъем, пластиковая заливка с обеих сторон, длина: 10 м, цвет наружной оболочки: оранжевый RAL 2003Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27260702 |
| eCl@ss 8.0 | 27440102 |
| eCl@ss 9.0 | 27440103 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002635 |
| ETIM 5.0 | EC002635 |
| ETIM 6.0 | EC002061 |
| UNSPSC | |
| UNSPSC 13.2 | 39121413 |
| Воздушные пути и пути утечки | |
| Напряжение | 630 В AC |
| Интерфейсы | |
| Скорость передачи данных | 100 Мбит/с (Интерфейс передачи данных) |
| Кабель | |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | оранжевый RAL 2003 |
| Количество циклов изгибания | 1000000 |
| Маслостойкость | EN 60811-2-1 |
| Материал, изоляция проводника | TPE |
| Минимальный радиус изгиба, при жесткой прокладке | 73 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 148 мм |
| Прочие характеристики | для тяговых цепей |
| Путь перемещения | 6 м |
| Крепление | |
| Тип фиксатора | Крепление SPEEDCON |
| Механические характеристики | |
| Конструкция кабеля | (5x 2,5 + 4x 0,34/C + 4x 0,5) C |
| Циклы установки | 100 |
| Экранирован. | есть |
| Общие сведения | |
| Конструкция | прямой, с пластмассовой оболочкой |
| Расчетное импульсное напряжение | 6 кВ |
| Расчетный ток | 26 A (Питание, согласно DIN VDE 0298-4 таб. 11/5) 8 A (Сигнал, согласно DIN VDE 0298-4 таб. 11/5) 3,6 A (Данные, согласно DIN VDE 0298-4 таб. 11/5) |
| Тип контактов | Розетка |
| Ускорение | 30 м/c² |
| Общие характеристики измерительной катушки | |
| Испытательное напряжение | 4 кВ (1,5 кВ cигнал) |
| Окружающие условия | |
| Степень защиты | IP67, в закрытом состоянии IP68, в закрытом состоянии |
| Параметры проводника | |
| Конструкция кабеля (AWG) | (14 AWG/ 5 + 22 AWG/ 4c + 20 AWG) C |
| Номинальное напряжение, кабель | 1000 В (300 В cигнал) |
| Температура окружающей среды при жесткой прокладке | -40 °C ... 80 °C |
| Температура окружающей среды при подвижной прокладке | -30 °C ... 60 °C |
| Тип сигнала | CAT5 |
| Параметры штекерного соединителя | |
| Направление вращения | стандартный |
| Ток, максимальный | 30 A |
| Рабочие условия | |
| Негорючесть | МЭК 60332-1-2 |
| Размеры | |
| Наружный диаметр кабеля | 14,6 мм ±0,4 мм |
| Тип кабеля | HDSL11Y |
| Стандарты и предписания | |
| Без галогенов | согласно EN 50267-2-1 |
| Технические данные | |
| Полюсов | 4+4+4+PE |
| Характеристики кабеля | |
| Отдельная жила, цвет | черный 1, черный 2, черный 3, черный 4, зеленый/желтый Жилы кабеля для передачи питания + PE коричневый, фиолетовый, черный 5, зеленый Жилы кабеля для передачи сигналов синий, желтый, белый, оранжевый Жилы кабеля для передачи данных |
| Габариты и материалы | |
| Материал корпуса | полиуретан |
| Монтажные характеристики | |
| Тип резьбы | M23 |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
