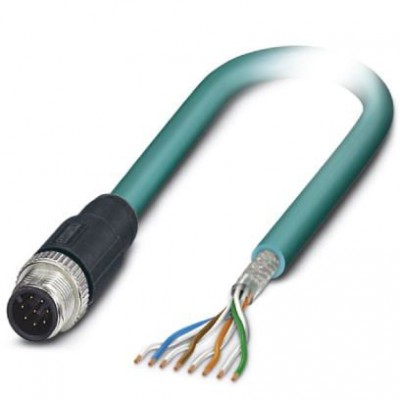

Сетевой кабель - VS-M12MS-OE-94C-LI/2,0 - 1412794
Описание
Сетевой кабель, Ethernet CAT5 (1 Гбит/с), 8-полюсн., PUR, Штекеры прямое M12, к свободный конец, длина кабеля: 2 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27060307 |
| eCl@ss 6.0 | 27060390 |
| eCl@ss 7.0 | 27060390 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060308 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC000830 |
| ETIM 4.0 | EC002599 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC000830 |
| UNSPSC | |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| Кабель | |
| AWG, сигнальная линия | 26 |
| UL AWM Style | 20963 (80 °C / 30 В) |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | цвет морской воды RAL 5021 |
| Волновое сопротивление | 100 Ω ±5 Ω (при 100 МГц) |
| Время распространения сигнала | 5,3 нСм/м |
| Затухание несогласованности (RL) | 23 дБ (при 4 МГц) 24,1 дБ (при 8 МГц) 25 дБ (при 10 МГц) 25 дБ (при 16 МГц) 25 дБ (при 20 МГц) 23,6 дБ (при 31,25 МГц) 21,5 дБ (при 62,5 МГц) 20,1 дБ (при 100 МГц) |
| защитный экран оптоволоконного кабеля | 90 % |
| Испытательное напряжение, фаза / фаза | 700 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 700 В (50 Гц, 1 мин) |
| Количество циклов изгибания | 5000000 |
| Конструкция кабеля, сигнальная линия | 19x 0,10 мм |
| Маслостойкость | согласно EN 60811-2-1 |
| Масса кабеля | 57 кг/км |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | PP |
| Минимальный радиус изгиба, гибкая прокладка | 8 x D |
| Минимальный радиус изгиба, жесткая прокладка | 4 x D |
| Минимальный радиус изгиба, использование в буксирных цепях | 7,5 x D |
| Наружный диаметр кабеля D | 6,9 мм +0,1 мм ... 0,2 мм |
| Номинальное напряжение, проводник | ≤ 100 В |
| Общая скрутка | 4 пары и 4 наполнителя для сердечника |
| Переходное затухание (NEXT) | 65,3 дБ (при 1 МГц) 56,3 дБ (при 4 МГц) 50,3 дБ (при 10 МГц) 47,2 дБ (при 16 МГц) 45,8 дБ (при 20 МГц) 42,9 дБ (при 31,25 МГц) 38,4 дБ (при 62,5 МГц) 35,3 дБ (при 100 МГц) |
| Проводники - емкость | около 50 нФ/км (при 1 кГц) |
| Прочность на разрыв GRP | ≤ 100 Н |
| Скорость поперечного перемещения | 3 м/c |
| Скрутка пары | 2 проводника для пары |
| Сопротивление устройства сопряжения | ≤ 100,00 мΩ/м (при 10 МГц) |
| Сопротивление шлейфа | ≤ 290,00 Ом/км |
| Суммарное переходное затухание (PSNEXT) | 62,3 дБ (при 1 МГц) 53,3 дБ (при 4 МГц) 47,3 дБ (при 10 МГц) 44,2 дБ (при 16 МГц) 42,8 дБ (при 20 МГц) 39,9 дБ (при 31,25 МГц) 35,4 дБ (при 62,5 МГц) 32,3 дБ (при 100 МГц) |
| Температура окружающей среды (при прокладке) | -20 °C ... 80 °C |
| Тип кабеля (краткое обозначение) | 94C |
| Толщина стенок внешней оболочки | 0,85 мм |
| Механические характеристики | |
| Конструкция кабеля | 4x2xAWG26/19; S/UTP |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1 мм |
| Расчетное напряжение | 30 В AC 30 В DC |
| Сечение провода | 4x 2x 0,14 мм² |
| Тип сигнала/категория | Ethernet CAT5 (в соответствии с МЭК 11801), 1 Гбит/с |
| Ускорение | 5 м/c² |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| Общие характеристики | |
| Альтернативное краткое описание изделия | Ethernet-кабель |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Параметры проводников | |
| Ослабление | 3,2 дБ (при 1 МГц) 6 дБ (при 4 МГц) 9,5 дБ (при 10 МГц) 12,1 дБ (при 16 МГц) 13,6 дБ (при 20 МГц) 17,1 дБ (при 31,25 МГц) 24,8 дБ (при 62,5 МГц) 32 дБ (при 100 МГц) |
| Цвета жил | белый/синий-синий, белый/оранжевый-оранжевый, белый/зеленый-зеленый, белый/коричневый-коричневый |
| Параметры, головка 1 | |
| Исполнение головки | Штекеры прямое M12 |
| Рабочие условия | |
| Негорючесть | согласно МЭК 60332-1-2 |
| Размеры | |
| Длина кабеля | 2 м |
| Тип кабеля | Ethernet, тяговая цепь, CAT5 |
| Технические данные | |
| Полюсов | 8 |
| Дополнительные особенности | |
| Цвет | черный |
