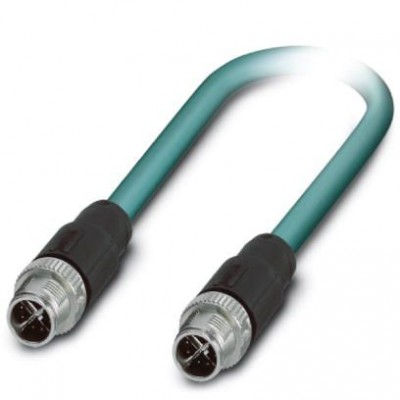

Сетевой кабель - NBC-MSX/ 2,0-94F/MSX SCO - 1407484
Описание
Сетевой кабель, Ethernet CAT6A (10 Гбит/с), CC-Link IE CAT6A (10 Гбит/с), 8-полюсн., PUR, цвет морской воды RAL 5021, экранирован., Штекеры прямое M12 SPEEDCON / IP67, механические ключи: X, к Штекеры прямое M12 SPEEDCON / IP67, механические ключи: X, длина кабеля: 2 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27060307 |
| eCl@ss 4.1 | 27060307 |
| eCl@ss 5.0 | 27060307 |
| eCl@ss 5.1 | 27060307 |
| eCl@ss 6.0 | 27060390 |
| eCl@ss 7.0 | 27060390 |
| eCl@ss 8.0 | 27061801 |
| eCl@ss 9.0 | 27060308 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC000830 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC000830 |
| UNSPSC | |
| UNSPSC 11 | 26121604 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 26121616 |
| UNSPSC 7.0901 | 26121616 |
| Кабель | |
| AWG, сигнальная линия | 26 |
| UL AWM Style | 20963 (80 °C / 30 В) |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | цвет морской воды RAL 5021 |
| Волновое сопротивление | 100 Ω ±5 Ω (при 100 МГц) |
| Время распространения сигнала | 5,13 нСм/м |
| Затухание несогласованности (RL) | 20 дБ (при 1 МГц) 23 дБ (при 4 МГц) 24,5 дБ (при 8 МГц) 25 дБ (при 10 МГц) 25 дБ (при 16 МГц) 25 дБ (при 20 МГц) 24,2 дБ (при 25 МГц) 23,3 дБ (при 31,25 МГц) 20,7 дБ (при 62,5 МГц) 19 дБ (при 100 МГц) 16,4 дБ (при 200 МГц) 15,6 дБ (при 250 МГц) 15,6 дБ (при 300 МГц) 15,6 дБ (при 400 МГц) 15,6 дБ (при 500 МГц) |
| защитный экран оптоволоконного кабеля | 70 % |
| Испытательное напряжение, фаза / фаза | 700 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 700 В (50 Гц, 1 мин) |
| Конструкция кабеля, сигнальная линия | 7x 0,16 мм |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Масса кабеля | 42 кг/км |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | вспененный полиэтилен |
| Минимальный радиус изгиба, гибкая прокладка | 8 x D |
| Минимальный радиус изгиба, жесткая прокладка | 4 x D |
| Наружный диаметр кабеля D | 6,4 мм ±0,2 мм |
| Номинальное напряжение, проводник | ≤ 100 В |
| Общая скрутка | 4 пары для сердечника |
| Переходное затухание (NEXT) | 75,3 дБ (при 1 МГц) 66,3 дБ (при 4 МГц) 61,8 дБ (при 8 МГц) 60,3 дБ (при 10 МГц) 57,2 дБ (при 16 МГц) 55,8 дБ (при 20 МГц) 54,3 дБ (при 25 МГц) 52,8 дБ (при 31,25 МГц) 48,4 дБ (при 62,5 МГц) 45,3 дБ (при 100 МГц) 40,8 дБ (при 200 МГц) 39,3 дБ (при 250 МГц) 38,1 дБ (при 300 МГц) 36,3 дБ (при 400 МГц) 34,8 дБ (при 500 МГц) |
| Прочность на разрыв GRP | ≤ 100 Н |
| Скрутка пары | 2 проводника для пары |
| Сопротивление шлейфа | ≤ 290,00 Ом/км |
| Суммарное переходное затухание (PSNEXT) | 72,3 дБ (при 1 МГц) 63,3 дБ (при 4 МГц) 58,8 дБ (при 8 МГц) 57,3 дБ (при 10 МГц) 54,2 дБ (при 16 МГц) 52,8 дБ (при 20 МГц) 51,3 дБ (при 25 МГц) 49,9 дБ (при 31,25 МГц) 45,4 дБ (при 62,5 МГц) 42,3 дБ (при 100 МГц) 37,8 дБ (при 200 МГц) 36,3 дБ (при 250 МГц) 35,1 дБ (при 300 МГц) 33,3 дБ (при 400 МГц) 31,8 дБ (при 500 МГц) |
| Температура окружающей среды (при прокладке) | -20 °C ... 80 °C |
| Тип кабеля (краткое обозначение) | 94F |
| Тип экрана пары | Кашированная алюминиевая фольга |
| Толщина стенок внешней оболочки | 0,65 мм |
| Экранирующая способность | ≥ 80 дБ (при 30 ... 100 МГц) |
| Механические характеристики | |
| Конструкция кабеля | 4x2xAWG26/7; S/FTP |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,04 мм |
| Кодирование | X (Данные) |
| Материал, контакт | CuSn |
| Расчетное напряжение | 48 В AC 60 В DC |
| Расчетный ток при 40 ℃ | 0,5 A |
| Сечение провода | 4x 2x 0,14 мм² |
| Сопротивление изоляции | ≥ 100 MΩ |
| Тип сигнала/категория | Ethernet CAT6A, 10 Гбит/с CC-Link IE CAT6A, 10 Гбит/с |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 80 °C |
| Параметры проводников | |
| Ослабление | 3,1 дБ (при 1 МГц) 5,7 дБ (при 4 МГц) 8 дБ (при 8 МГц) 8,9 дБ (при 10 МГц) 11,2 дБ (при 16 МГц) 12,6 дБ (при 20 МГц) 14,1 дБ (при 25 МГц) 15,8 дБ (при 31,25 МГц) 22,5 дБ (при 62,5 МГц) 28,7 дБ (при 100 МГц) 41,4 дБ (при 200 МГц) 46,6 дБ (при 250 МГц) 51,4 дБ (при 300 МГц) 60,1 дБ (при 400 МГц) 67,9 дБ (при 500 МГц) |
| Цвета жил | белый/синий-синий, белый/оранжевый-оранжевый, белый/зеленый-зеленый, белый/коричневый-коричневый |
| Параметры, головка 1 | |
| Исполнение головки | Штекеры прямое M12 SPEEDCON / IP67 |
| Кол-во контактов (поверхность сопряжения) | 8 |
| Материал (компоненты) | CuZn (Контакт) Ni/Au (Поверхность контакта) PP (Держатель контактов) TPU, трудновоспламеняем., самозатухающий (Корпус ручки) Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы) |
| Рабочие условия | |
| Негорючесть | согласно МЭК 60332-1-2 |
| Размеры | |
| Длина кабеля | 2 м |
| Тип кабеля | Ethernet 10 Гбит |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-109 |
| Технические данные | |
| Полюсов | 8 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (Разъем М12) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PP |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм |
| Указание | Другие продукты с переменным типом провода и переменной длиной провода можно найти в разделе принадлежностей |
| Дополнительные особенности | |
| Цвет | черный |
