Сетевой кабель - NBC-MSD/ 2,0-93B/FSD SCO - 1407554
Описание

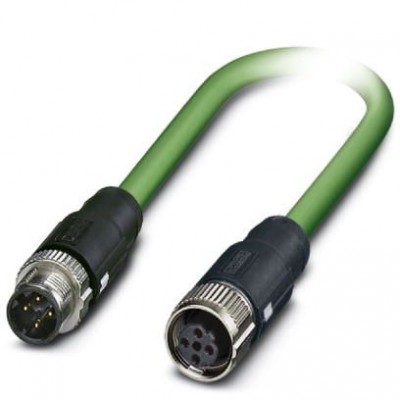

Сетевой кабель, PROFINET CAT5 (100 Мбит/с), EtherCAT® CAT5 (100 Мбит/с), 4-полюсн., ПВХ/ПВХ, зеленый RAL 6018, экранирован., Штекеры прямое M12 SPEEDCON / IP67, механические ключи: D, к гнездо прямое M12 SPEEDCON / IP67, механические ключи: D, длина кабеля: 2 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27060307 |
| eCl@ss 4.1 | 27060307 |
| eCl@ss 5.0 | 27060307 |
| eCl@ss 5.1 | 27060307 |
| eCl@ss 6.0 | 27060307 |
| eCl@ss 7.0 | 27060307 |
| eCl@ss 8.0 | 27061801 |
| eCl@ss 9.0 | 27060308 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC000830 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC000830 |
| UNSPSC | |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| Кабель | |
| AWG, сигнальная линия | 22 |
| UL AWM Style | 21694 |
| Внешняя оболочка, материал | ПВХ |
| Внешняя оболочка, цвет | зеленый RAL 6018 |
| Волновое сопротивление | 100 Ω ±15 Ω (при 100 МГц) |
| Время распространения сигнала | 5,3 нСм/м |
| защитный экран оптоволоконного кабеля | 85 % |
| Испытательное напряжение, фаза / фаза | 2000 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 2000 В (50 Гц, 1 мин) |
| Конструкция кабеля, сигнальная линия | 7x 0,25 мм |
| Маслостойкость | условно маслостойкий |
| Масса кабеля | 67 кг/км |
| Материал внутренней оболочки | ПВХ |
| Материал проводника | гибкий провод из оцинкованной меди |
| Материал, изоляция проводника | PE |
| Минимальный радиус изгиба, гибкая прокладка | 7 x D |
| Минимальный радиус изгиба, жесткая прокладка | 3 x D |
| Наружный диаметр кабеля D | 6,5 мм ±0,2 мм |
| Номинальное напряжение, проводник | 600 В |
| Общая скрутка | Четверка звездообразной скрутки |
| Переходное затухание (NEXT) | 80 дБ (при 1 МГц) 76 дБ (при 4 МГц) 70 дБ (при 10 МГц) 65 дБ (при 16 МГц) 63 дБ (при 20 МГц) 60 дБ (при 31,25 МГц) 55 дБ (при 62,5 МГц) 50 дБ (при 100 МГц) |
| Скорость передачи сигнала | 0,66 c |
| Сопротивление устройства сопряжения | ≤ 20,00 мΩ/м (при 10 МГц) |
| Сопротивление шлейфа | ≤ 120,00 Ом/км |
| Стойкость, прочие данные | устойчив к УФ-излучению согласно UL 1581, раздел 1200 |
| Температура окружающей среды (при прокладке) | -20 °C ... 60 °C |
| Тип кабеля (краткое обозначение) | 93B |
| Толщина стенок внешней оболочки | около 0,9 мм |
| Механические характеристики | |
| Конструкция кабеля | 1x4xAWG22/7; SF/TQ |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,55 мм |
| Кодирование | D (Данные) |
| Материал, контакт | CuSn |
| Расчетное напряжение | 48 В AC 60 В DC |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 4x 0,34 мм² |
| Сопротивление изоляции | ≥ 100 MΩ |
| Тип сигнала/категория | PROFINET CAT5 (МЭК 11801), 100 Мбит/с EtherCAT®CAT5 (МЭК 11801), 100 Мбит/с |
| Экранировка | Пленка, оклеенная алюминием, оплетка из луженой медной проволоки |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Температура окружающей среды (хранение/транспорт) | -50 °C ... 70 °C |
| Параметры проводников | |
| Ослабление | 2,1 дБ (при 1 МГц) 4 дБ (при 4 МГц) 6,3 дБ (при 10 МГц) 8 дБ (при 16 МГц) 9 дБ (при 20 МГц) 11,4 дБ (при 31,25 МГц) 16,5 дБ (при 62,5 МГц) 21,3 дБ (при 100 МГц) |
| Цвета жил | белый, желтый, синий, оранжевый |
| Параметры, головка 1 | |
| Исполнение головки | Штекеры прямое M12 SPEEDCON / IP67 |
| Кол-во контактов (поверхность сопряжения) | 4 |
| Материал (компоненты) | CuSn (Контакт) Ni/Au (Поверхность контакта) PA (Держатель контактов) TPU, трудновоспламеняем., самозатухающий (Корпус ручки) Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы) |
| Рабочие условия | |
| Негорючесть | согласно UL 1685 (CSA FT 4) |
| Размеры | |
| Длина кабеля | 2 м |
| Тип кабеля | PROFINET, CAT5, гибкий, ПВХ |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (Разъем М12) |
| Тип изоляционного материала | |
| Материал, держатель контакта | TPU GF |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм |
| Указание | Данное изделие соответствует директиве "Кабельная разводка PROFINET" и директиве по межсоединительным технологиям для PROFINET, редакция 2.00, заказ №: 2.252, глава 8.2 "Разъемы для наружной эксплуатации (симметричные кабели) Другие продукты с переменным типом провода и переменной длиной провода можно найти в разделе принадлежностей |
| Дополнительные особенности | |
| Цвет | черный |
