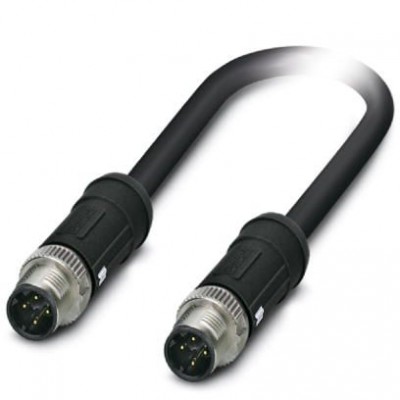

Сетевой кабель - NBC-MSD/ 2,0-937/MSD SCO RAIL - 1407342
Описание
Сетевой кабель, PROFINET CAT5 (100 Мбит/с), Ethernet CAT5 (100 Мбит/с), 4-полюсн., PE-X, черный RAL 9005, экранирован., Штекеры прямое M12 SPEEDCON / IP65, механические ключи: D, к Штекеры прямое M12 SPEEDCON / IP65, механические ключи: D, длина кабеля: 2 м, для железнодорожного транспортаХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27060307 |
| eCl@ss 4.1 | 27060307 |
| eCl@ss 5.0 | 27060307 |
| eCl@ss 5.1 | 27060307 |
| eCl@ss 6.0 | 27060307 |
| eCl@ss 7.0 | 27060307 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060308 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC000830 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC000830 |
| UNSPSC | |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| Кабель | |
| AWG, сигнальная линия | 22 |
| Внешняя оболочка, материал | PE-X |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Волновое сопротивление | 100 Ω ±5 Ω (f = 100 МГц) |
| Затухание несогласованности (RL) | 25 дБ (при 4 МГц) 30 дБ (при 10 МГц) 30 дБ (при 31,5 МГц) 30 дБ (при 62,5 МГц) 28 дБ (при 100 МГц) |
| Испытательное напряжение, проводник | 2000 В AC (50 Гц, 5 минут) |
| Конструкция кабеля, сигнальная линия | 7x 0,25 мм |
| Коррозийность газов, выделяемых при горении | EN 50267-2-2 |
| Маслостойкость | согласно IRM 902, 72 h при 100 °C |
| Масса кабеля | 70 кг/км |
| Материал проводника | медный гибкий провод с покрытием серебром |
| Материал, изоляция проводника | вспененный полиэтилен |
| Минимальный радиус изгиба, жесткая прокладка | 6 x D |
| Наружный диаметр кабеля D | 6,6 мм ±0,4 мм |
| Номинальное напряжение, проводник | 300 В AC |
| Общая скрутка | Четверка звездообразной скрутки |
| Переходное затухание (NEXT) | 73 дБ (при 1 МГц) 70 дБ (при 4 МГц) 65 дБ (при 10 МГц) 57 дБ (при 31,5 МГц) 52 дБ (при 62,5 МГц) 48 дБ (при 100 МГц) |
| Переходное затухание на дальнем конце (FEXT) | 78 дБ (при 1 МГц) 77 дБ (при 4 МГц) 70 дБ (при 10 МГц) 65 дБ (при 31,5 МГц) 56 дБ (при 62,5 МГц) 48 дБ (при 100 МГц) |
| Плотность дымовых газов | BS 6853 D.8.7 EN 61034-2 UL 1685, 12 (FT4) |
| Производственная мощность | ≤ 65 пФ (Линия-линия) ≤ 100 пФ (Проводник - экран) |
| Противопожарная защита для рельсовых автомобилей | BS 6853 (Категория Ia, Ib, II) GM/RT 2130 (Категория Ia, Ib, II) EN 45545 (Уровень опасности HL1 - HL3) DIN 5510 (Ступени противопожарной защиты 1, 2, 3, 4) NF F16-101 (Категория A1, A2, B) NF F16-101 (Класс C / F0) NFPA 130 UNI CEI 11170 (Уровень опасности LR1 - LR4) |
| Скорость передачи сигнала | 75 c |
| Сопротивление кабеля | ≤ 54,4 Ом/км |
| Сопротивление устройства сопряжения | 200,00 мΩ/м (f ≤ 30 МГц) |
| Стойкость, прочие данные | стойкость к горючим веществам согласно IRM 903, 168 h при 70 °C |
| Температура окружающей среды (при прокладке) | -25 °C ... 90 °C |
| Тип кабеля (краткое обозначение) | 937 |
| Токсичность газов, выделяемых при горении | BS 6853 B.1 EN 50305, 9.2 |
| Толщина стенок внешней оболочки | около 1 мм |
| Экранирующая способность | 40 дБ (30 МГц ≤ f ≤ 100 МГц) |
| Механические характеристики | |
| Конструкция кабеля | 1x4xAWG22/7; SF/TQ |
| Циклы установки | ≥ 100 |
| Экранирован. | есть |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | около 1,5 мм |
| Кодирование | D (Данные) |
| Материал, контакт | CuSn |
| Расчетное напряжение | 48 В AC 60 В DC |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 4x 0,34 мм² |
| Сопротивление изоляции | ≥ 100 MΩ |
| Тип сигнала/категория | PROFINET CAT5 (МЭК 11801), 100 Мбит/с Ethernet CAT5 (МЭК 11801), 100 Мбит/с |
| Экранировка | Алюминиевая фольга с пластмассовым покрытием, оплетка из оцинкованной медной проволоки |
| Окружающие условия | |
| Степень защиты | IP65 |
| Параметры проводников | |
| Ослабление | 2 дБ (при 1 МГц) 4,4 дБ (при 4 МГц) 7,4 дБ (при 10 МГц) 14 дБ (при 31,5 МГц) 20 дБ (при 62,5 МГц) 26 дБ (при 100 МГц) |
| Цвета жил | бело-голубой, оранжево-желтый |
| Параметры, головка 1 | |
| Исполнение головки | Штекеры прямое M12 SPEEDCON / IP65 |
| Кол-во контактов (поверхность сопряжения) | 4 |
| Материал (компоненты) | CuSn (Контакт) Ni/Au (Поверхность контакта) PA 6.6 (Держатель контактов) PA 6.6 (Корпус ручки) Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы) |
| Рабочие условия | |
| Негорючесть | EN 60332-1-2 EN 50266 EN 60332-3-25 NF C32-070, 2.1 NF C32-070, 2.2 UL 1685, 12 (FT4) согласно ISO 6722-1 5.22 (UN ECE-R 118.01) |
| Размеры | |
| Длина кабеля | 2 м |
| Тип кабеля | PROFINET для железнодорожного транспорта |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 Шок, вибрация EN 50155 |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA 6.6 |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм |
| Указание | Другие продукты с переменным типом провода и переменной длиной провода можно найти в разделе принадлежностей |
| Дополнительные особенности | |
| Цвет | черный |
