Сетевой кабель - NBC-MSD/ 1,0-93K/R4AC SCO - 1411509
Описание

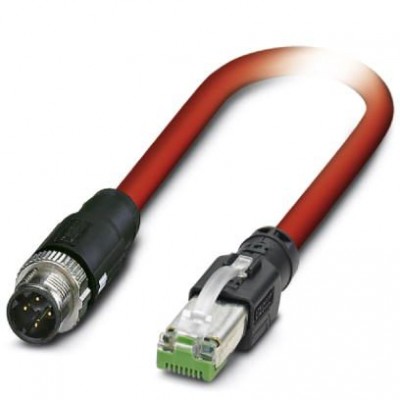

Сетевой кабель, Sercos CAT5 (100 Мбит/с), 4-полюсн., ПВХ/ПВХ, насыщенный красный (RAL 3020), экранирован., Штекеры прямое M12 SPEEDCON / IP67, механические ключи: D, к Штекеры прямое RJ45 / IP20, длина кабеля: 1 мХарактеристики
| eCl@ss | |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.1 | 27060307 |
| eCl@ss 6.0 | 27060390 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060308 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 4.0 | EC002599 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC000830 |
| UNSPSC | |
| UNSPSC 13.2 | 31251501 |
| Кабель | |
| AWG, сигнальная линия | 22 |
| UL AWM Style | 21694 (60 °C / 600 В) |
| Внешняя оболочка, материал | ПВХ |
| Внешняя оболочка, цвет | насыщенный красный (RAL 3020) |
| Волновое сопротивление | 100 Ω ±15 Ω (при 100 МГц) |
| Время распространения сигнала | 5,3 нСм/м |
| Испытательное напряжение, фаза / фаза | 2000 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 2000 В (50 Гц, 1 мин) |
| Конструкция кабеля, сигнальная линия | 7x 0,25 мм |
| Маслостойкость | условно маслостойкий |
| Масса кабеля | 68 кг/км |
| Материал внутренней оболочки | ПВХ |
| Материал проводника | гибкий провод из оцинкованной меди |
| Материал, изоляция проводника | PE |
| Минимальный радиус изгиба, гибкая прокладка | 7 x D |
| Минимальный радиус изгиба, жесткая прокладка | 3 x D |
| Наружный диаметр кабеля D | 6,5 мм ±0,2 мм |
| Общая скрутка | Четверка звездообразной скрутки |
| Сопротивление кабеля | ≤ 120 Ом/км |
| Сопротивление устройства сопряжения | ≤ 20,00 мΩ/м (при 10 Гц) |
| Стойкость, прочие данные | устойчив к УФ-излучению согласно UL 1581, раздел 1200 |
| Температура окружающей среды (при прокладке) | -20 °C ... 60 °C |
| Тип кабеля (краткое обозначение) | 93K |
| Тип экрана пары | Полиэфирная пленка, оклеенная алюминием |
| Толщина стенок внешней оболочки | около 0,9 мм |
| Механические характеристики | |
| Конструкция кабеля | 1x4xAWG22/7; SF/TQ |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | около 1,55 мм |
| Кодирование | D (Данные) |
| Расчетное напряжение | 48 В AC 60 В DC |
| Расчетный ток при 40 ℃ | 1 A |
| Сечение провода | 4x 0,34 мм² |
| Сопротивление изоляции | ≥ 100 MΩ |
| Тип сигнала/категория | Sercos CAT5 (МЭК 11801), 100 Мбит/с |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| Окружающие условия | |
| Степень защиты | IP65 (Разъем М12) IP67 (Разъем М12) IP20 (Штекерный соединитель RJ45) |
| Параметры проводников | |
| Цвета жил | белый, желтый, синий, оранжевый |
| Параметры, головка 1 | |
| Исполнение головки | Штекеры прямое M12 SPEEDCON / IP67 |
| Кол-во контактов (поверхность сопряжения) | 4 |
| Материал (компоненты) | CuSn (Контакт) Ni/Au (Поверхность контакта) PA (Держатель контактов) TPU, трудновоспламеняем., самозатухающий (Корпус ручки) Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы) |
| Рабочие условия | |
| Негорючесть | согласно UL 1685 (CSA FT 4) |
| Размеры | |
| Длина кабеля | 1 м |
| Тип кабеля | Sercos III |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (Разъем М12) -25 °C ... 80 °C (Штекерный соединитель RJ45) |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм |
| Дополнительные особенности | |
| Цвет | черный |
