| eCl@ss |
| eCl@ss 8.0 |
27279218 |
| eCl@ss 9.0 |
27060308 |
| Environmental Product Compliance |
| China RoHS |
Период времени для применения по назначению: не ограничен = EFUP-e<br/>Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM |
| ETIM 5.0 |
EC002599 |

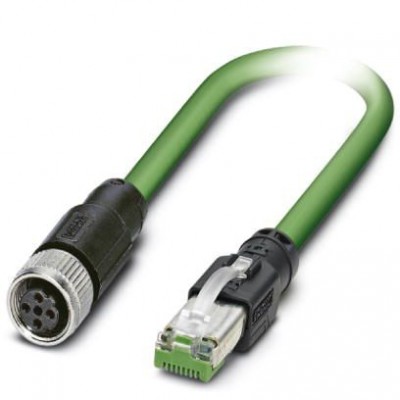

| Кабель |
| AWG, сигнальная линия |
22 |
| Внешняя оболочка, материал |
PUR |
| Внешняя оболочка, цвет |
зеленый RAL 6018 |
| Волновое сопротивление |
100 Ω ±15 Ω (при 1 ... 100 МГц) |
| Время распространения сигнала |
5,3 нСм/м |
| защитный экран оптоволоконного кабеля |
85 % |
| Испытательное напряжение, фаза / фаза |
2000 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран |
2000 В (50 Гц, 1 мин) |
| Количество циклов изгибания |
3000000 |
| Конструкция кабеля, сигнальная линия |
7x 0,25 мм |
| Маркировка артикула |
"sequential length in metres" PN-CABLE-934-C / PUR-4X22AWG/7 Trailing * 22AWG (SHIELDED) (UL) E119100 CMX 75°C VERIFIED (UL) CAT 5E PATCH CABLE FRNC * (Маркировка кабелей поставщиком) |
| Маслостойкость |
согласно DIN EN 60811-2-1 |
| Масса кабеля |
61 кг/км |
| Материал внутренней оболочки |
FRNC |
| Материал проводника |
гибкий провод из оцинкованной меди |
| Материал, изоляция проводника |
PE |
| Минимальный радиус изгиба, гибкая прокладка |
7,5 x D |
| Минимальный радиус изгиба, жесткая прокладка |
5 x D |
| Нагрузка на скручивание |
± 30 °/м |
| Наружный диаметр кабеля D |
6,5 мм ±0,2 мм |
| Номинальное напряжение, проводник |
600 В (Номинал UL) |
| Общая скрутка |
Четверка звездообразной скрутки |
| Переходное затухание (NEXT) |
80 дБ (при 1 МГц)<br/>76 дБ (при 4 МГц)<br/>70 дБ (при 10 МГц)<br/>65 дБ (при 16 МГц)<br/>63 дБ (при 20 МГц)<br/>60 дБ (при 31,25 МГц)<br/>55 дБ (при 62,5 МГц)<br/>50 дБ (при 100 МГц) |
| Прочие характеристики |
Электрические характеристики согласно EN 50288-2-2 |
| Прочность на разрыв GRP |
≤ 150 Н |
| Путь перемещения |
10 м |
| Радиус изгиба |
100 мм |
| Скорость передачи сигнала |
0,66 c |
| Скорость поперечного перемещения |
4 м/c |
| Сопротивление устройства сопряжения |
≤ 20,00 мΩ/м (при 10 МГц) |
| Сопротивление шлейфа |
≤ 120,00 Ом/км |
| Стойкость, прочие данные |
устойчив к УФ-излучению |
| Температура окружающей среды (при прокладке) |
-20 °C ... 60 °C |
| Тип кабеля (краткое обозначение) |
93C |
| Толщина стенок внешней оболочки |
около 0,9 мм |
| Механические характеристики |
| Конструкция кабеля |
1x4xAWG22/7; SF/TQ |
| Циклы установки |
≥ 750 |
| Общие сведения |
| Диаметр проводника вкл. изоляцию |
1,5 мм |
| Расчетное напряжение |
48 В AC<br/>60 В DC |
| Расчетный ток при 40 ℃ |
1 A |
| Сечение провода |
4x 0,34 мм² |
| Тип сигнала/категория |
PROFINET CAT5 (МЭК 11801), 100 Мбит/с<br/>EtherCAT<sup>®</sup>CAT5 (МЭК 11801), 100 Мбит/с |
| Ускорение |
4 м/c² |
| Экранировка |
Пленка, оклеенная алюминием, оплетка из луженой медной проволоки |
| Окружающие условия |
| Степень защиты |
IP65 (Разъем М12)<br/>IP67 (Разъем М12)<br/>IP20 (Штекерный соединитель RJ45) |
| Температура окружающей среды (хранение/транспорт) |
-50 °C ... 70 °C |
| Параметры проводников |
| Ослабление |
2,1 дБ (при 1 МГц)<br/>4 дБ (при 4 МГц)<br/>6,3 дБ (при 10 МГц)<br/>8 дБ (при 16 МГц)<br/>9 дБ (при 20 МГц)<br/>11,4 дБ (при 31,25 МГц)<br/>16,5 дБ (при 62,5 МГц)<br/>21,3 дБ (при 100 МГц) |
| Цвета жил |
белый, желтый, синий, оранжевый |
| Параметры, головка 1 |
| Исполнение головки |
Штекеры прямое RJ45 / IP20 |
| Кол-во контактов (поверхность сопряжения) |
4 (8) |
| Материал (компоненты) |
CuSn (Контакт)<br/>Ni/Au (Поверхность контакта)<br/>PA (Держатель контактов)<br/>PA (Корпус) |
| Рабочие условия |
| Негорючесть |
согласно МЭК 60332-1-2 |
| Размеры |
| Длина кабеля |
10 м |
| Тип кабеля |
PROFINET, тяговая цепь, CAT5 |
| Стандарты и предписания |
| Обозначение стандарта |
Разъем M12 |
| Стандарты/нормативные документы |
Разъем M12 МЭК 61076-2-101 |
| Технические данные |
| Полюсов |
4 |
| Температура окружающей среды (при эксплуатации) |
-25 °C ... 85 °C (Разъем М12)<br/>-25 °C ... 60 °C (Штекерный соединитель RJ45) |
| Характеристики клемм |
| Указание |
Данное изделие соответствует директиве "Кабельная разводка PROFINET" и директиве по межсоединительным технологиям для PROFINET, редакция 2.00, заказ №: 2.252, глава 8.2 "Разъемы для наружной эксплуатации (симметричные кабели)<br/>Другие продукты с переменным типом провода и переменной длиной провода можно найти в разделе принадлежностей |
| Дополнительные особенности |
| Цвет |
черный |
