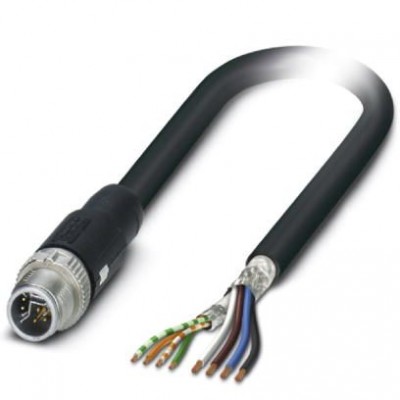

Комбинированный кабель - VS-M12MS-94H-HYB/20,0 SCO - 1402447
Описание
Комбинированный кабель, Ethernet Hybrid CAT5 (100 Мбит/с), 8-полюсн., Штекеры прямое M12 SPEEDCON / IP67, механические ключи: Y, к свободный конец, длина кабеля: 20 м, Power with Ethernet (PWE)Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27259205 |
| eCl@ss 6.0 | 27269202 |
| eCl@ss 7.0 | 27449203 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060308 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002599 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC000830 |
| UNSPSC | |
| UNSPSC 11 | 26121604 |
| UNSPSC 12.01 | 26121616 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 26121616 |
| UNSPSC 7.0901 | 26121616 |
| Кабель | |
| AWG, напряжение питания | 20 |
| AWG, сигнальная линия | 26 |
| UL AWM Style | 20963 (80 °C / 30 В) |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Волновое сопротивление | 100 Ω ±15 Ω (4 МГц ... 100 МГЦ) |
| защитный экран оптоволоконного кабеля | 85 % |
| Испытательное напряжение, фаза / фаза | 1500 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 1500 В (50 Гц, 1 мин) |
| Количество циклов изгибания | 2000000 |
| Конструкция кабеля, напряжение питания | 19x 0,20 мм |
| Конструкция кабеля, сигнальная линия | 19x 0,10 мм |
| Маслостойкость | согласно МЭК 60811-2-1 согласно VDE 0282, часть 10 |
| Масса кабеля | 87 кг/км |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | PP (Данные) PP (Соединение активно) |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, использование в буксирных цепях | 10 x D |
| Наружный диаметр кабеля D | 7,6 мм ±0,2 мм |
| Номинальное напряжение, проводник | ≤ 50 В (Пиковое значение, не для применения под сильной токовой нагрузкой) |
| Общая скрутка | 1 четверка звездной скрутки и 4 жилы с 2 заполнителями |
| Переходное затухание (NEXT) | 56,3 дБ (при 4 МГц) 50,3 дБ (при 10 МГц) 47,2 дБ (при 16 МГц) 45,8 дБ (при 20 МГц) 42,9 дБ (при 31,25 МГц) 38,4 дБ (при 62,5 МГц) 35,3 дБ (при 100 МГц) |
| Полное сопротивление дифференциала | 100 Ω ±5 % (при 100 МГц) |
| Производственная мощность | ном. 50 нФ (на километр) |
| Прочие характеристики | материалы, не ухудшающие свойств при попадании на них лаков и красок не содержит силикона |
| Прочность на разрыв GRP | 70 Н (согласно DIN EN 50565-1 при подвижной прокладке) 240 Н (согласно DIN EN 50565-1 при неподвижной прокладке) |
| Путь перемещения | 4,5 м |
| Скорость поперечного перемещения | 3 м/c |
| Сопротивление шлейфа | ≤ 280,00 Ом/км (Данные) ≤ 34,60 Ом/км (Соединение активно) |
| Стойкость, прочие данные | низкая адгезия |
| Тип кабеля (краткое обозначение) | 94H |
| Экранирующая способность | ≥ 80 дБ (30 МГц ... 125 МГЦ) |
| Механические характеристики | |
| Конструкция кабеля | 1x4xAWG26+1x4xAWG20 |
| Циклы установки | ≥ 100 |
| Экранирован. | есть |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,05 мм (Данные) 1,4 мм (Соединение активно) |
| Кодирование | Y (Гибрид) |
| Расчетное напряжение | 30 В AC (Питание и данные) 30 В DC |
| Расчетный ток при 40 ℃ | 6 A (Соединение активно) 0,5 A (Данные) |
| Сечение провода | 4x 0,15 мм² (Данные) 4x 0,6 мм² (Соединение активно) |
| Сопротивление изоляции | ≥ 100 MΩ |
| Тип сигнала/категория | Ethernet Hybrid CAT5 (МЭК 11801), 100 Мбит/с |
| Ускорение | 3 м/c² |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Параметры проводников | |
| Ослабление | 6 дБ (при 4 МГц) 9,5 дБ (при 10 МГц) 12,1 дБ (при 16 МГц) 13,5 дБ (при 20 МГц) 17,1 дБ (при 31,25 МГц) 24,8 дБ (при 62,5 МГц) 32 дБ (при 100 МГц) |
| Цвета жил | белый/оранжевый, оранжевый, белый/зеленый, зеленый, белый, синий, коричневый, черный |
| Параметры, головка 1 | |
| Исполнение головки | Штекеры прямое M12 SPEEDCON / IP67 |
| Кол-во контактов (поверхность сопряжения) | 8 (4+4) |
| Материал (компоненты) | CuZn (Контакт) Ni/Au (Поверхность контакта) PP (Держатель контактов для передачи данных) PA (Держатель контактов для передачи питания) TPU, трудновоспламеняем., самозатухающий (Корпус ручки) Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы) |
| Рабочие условия | |
| Негорючесть | по UL 1581, раздел 1061 |
| Размеры | |
| Длина кабеля | 20 м |
| Тип кабеля | Ethernet-Hybrid |
| Технические данные | |
| Полюсов | 8 |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм |
| Дополнительные особенности | |
| Цвет | черный |
