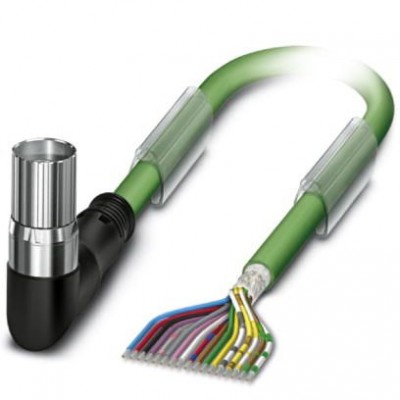

Кабельный штекер, пластиковая заливка - K-17 - OE/5,0-E01/M23 FK - 1619287
Описание
Кабельный штекер, пластиковая заливка, длина: 5 м, цвет наружной оболочки: зеленыйХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27279218 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27062011 |
| eCl@ss 9.0 | 27062011 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001578 |
| ETIM 6.0 | EC001578 |
| UNSPSC | |
| UNSPSC 11 | 26121604 |
| UNSPSC 12.01 | 26121604 |
| UNSPSC 13.2 | 26121604 |
| UNSPSC 6.01 | 26121604 |
| UNSPSC 7.0901 | 26121604 |
| Воздушные пути и пути утечки | |
| Напряжение | 100 В |
| Кабель | |
| Внешняя оболочка, материал | TPU |
| Внешняя оболочка, цвет | зеленый |
| Материал, изоляция проводника | TPU |
| Минимальный радиус изгиба, при жесткой прокладке | 38 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 94 мм |
| Крепление | |
| Тип фиксатора | Винтовой зажим |
| Механические характеристики | |
| Конструкция кабеля | 3 x 2 x 0,14 мм² + 2 x 0,5 мм² + 4 x 0,14 мм² + 4 x 0,22 мм² |
| Циклы установки | 50 |
| Экранирован. | есть |
| Общие сведения | |
| Конструкция | угловой, поворотный, с оболочкой из пластика |
| Расчетное импульсное напряжение | 1,5 кВ |
| Расчетный ток | 9 A |
| Тип контактов | Розетка |
| Общие характеристики измерительной катушки | |
| Испытательное напряжение | 0,5 кВ |
| Окружающие условия | |
| Степень защиты | IP67, в закрытом состоянии |
| Параметры проводника | |
| Конструкция кабеля (AWG) | 26 AWG/ 3pr + 20 AWG/ 2c + 26 AWG/ 4c + 24 AWG/ 4c |
| Номинальное напряжение, кабель | 30 В |
| Температура окружающей среды при жесткой прокладке | -30 °C ... 80 °C |
| Температура окружающей среды при подвижной прокладке | -30 °C ... 60 °C |
| Параметры штекерного соединителя | |
| Направление вращения | стандартный |
| Проходное сопротивление | < 0,3 мΩ |
| Ток, максимальный | 8 A |
| Размеры | |
| Наружный диаметр кабеля | 9,4 мм |
| Тип кабеля | SSLC11Y |
| Технические данные | |
| Полюсов | 17 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C |
| Габариты и материалы | |
| Материал корпуса | Цинк. литье под давлением |
| Монтажные характеристики | |
| Тип резьбы | M23 |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
