Разъем - SACC-M16FR-14CON-M - 1500253
Описание

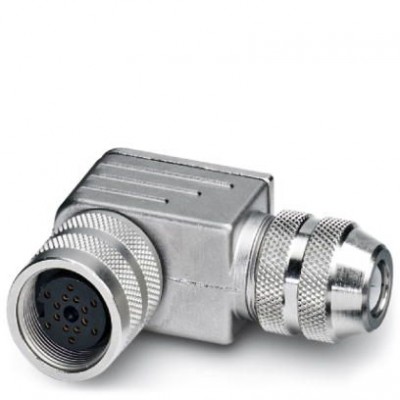

Соединитель (гнездовая часть) M16, 14-полюсный, с выводами под пайку, конфигурируемый, угловой, для проводников диаметром 6,0 ... 8,0 ммХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140815 |
| eCl@ss 4.1 | 27140815 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27440104 |
| eCl@ss 9.0 | 27440102 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001121 |
| ETIM 3.0 | EC002062 |
| ETIM 4.0 | EC002062 |
| ETIM 5.0 | EC002062 |
| ETIM 6.0 | EC002062 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные по подключению магистрального кабеля | |
| Сечение проводника AWG макс. (сигнальная цепь) | 24 |
| Назначение выводов | |
| Гнездо/полюс = вывод = цвет жилы | 1 / 4 (A) = P = WH 2 / 4 (A) = J = GN 3 / 4 (A) = T = YE 4 / 4 (A) = S = GY 5 / 4 (A) = G = PK 6 / 4 (A) = R = RD 7 / 4 (A) = E = BK 8 / 4 (A) = O = VT 9 / 4 (A) = C = WH/PK 10 / 4 (A) = N = PK/BN 1-10 / 1 (+24 V) = A+M = BN 1-10 / 3 (0 V) = L+U = BU |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | CuSn |
| Расчетное напряжение | 60 В (Категория перенапряжения I / степень загрязнения 1) 32 В (Категория перенапряжения II / степень загрязнения 2) |
| Окружающие условия | |
| Степень защиты | IP67 |
| Технические данные | |
| Полюсов | 14 |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 95 °C |
| Тип изоляционного материала | |
| Материал поверхность корпуса | покрытый никелем |
| Материал, держатель контакта | PBT |
| Материал, контактная поверхность | Золото |
| Материал, поверхность резьбовой втулки | Покрытый никелем |
| Материал, резьбовая втулка | Сплав цинка, изготовление методом литья под давлением |
| Характеристики магистрального кабеля | |
| Макс. наружный диаметр проводника | 8 мм |
| Макс. сечение проводника (сигнальная цепь) | 0,25 мм² |
| Макс. сечение проводника (цепь питания) | 0,25 мм² |
| Мин. наружный диаметр проводника | 6 мм |
| Сечение проводника AWG макс. (цепь питания) | 24 |
| Габариты и материалы | |
| Материал корпуса | CuZn |
