Магистральный кабель - SAC-6P-10,0-PURMC/M12FR - 1407821
Описание

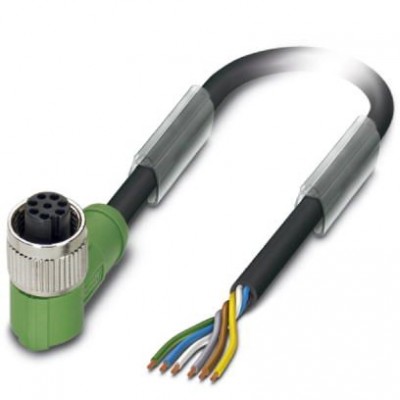

Соединительное гнездо М12, угловое, 6-контактное, с подключенным магистральным кабелем, для коробок датчиков и исполнительных элементов с гнездами M8, длина кабеля: 10 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27279218 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC000830 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Кабель | |
| AWG, сигнальная линия | 24 |
| UL AWM Style | 20549 |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Испытательное напряжение, проводник | ≥ 3000 В AC (Проба на искру) |
| Конструкция кабеля, сигнальная линия | 32x 0,10 мм |
| Маслостойкость | согласно DIN EN 60811-2-1, 168 ч при 100 °C |
| Масса кабеля | 37 кг/км |
| Материал внутренней оболочки | ПВХ |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | ПВХ |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Наполнитель | Полипропиленовая нить |
| Наружный диаметр кабеля D | 5 мм ±0,02 мм |
| Номинальное напряжение, проводник | ≤ 300 В AC |
| Общая скрутка | 2 провода с наполнителем для сердечника |
| Прочие характеристики | гибкая вставка, не для использования в буксирных цепях Поверхность с низкой адгезией стойкий к истиранию и царапанию |
| Сопротивление кабеля | 78 Ом/км (при 20 °C) |
| Стойкость, прочие данные | устойчивость к гидролизу и микроорганизмам стойкость к морской воде |
| Тип кабеля (краткое обозначение) | Полиуретан MC |
| Толщина стенки, изоляция | ≥ 0,23 мм (Изоляция жилы) |
| Толщина стенок внешней оболочки | ≥ 0,38 мм |
| Условное обозначение кабеля | LiYY-11Y |
| Шаг общей скрутки | 66 мм |
| Материал | |
| Материал уплотнения | NBR |
| Назначение выводов | |
| Гнездо/полюс = вывод = цвет жилы | 1 / 4 (A) = P = WH 2 / 4 (A) = J = GN 3 / 4 (A) = T = YE 4 / 4 (A) = S = GY 1-4 / 1 (+ 24 V) = A = BN 1-4 / 3 (0 V) = L = BU |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,22 мм ±0,02 мм |
| Класс воспламеняемости согласно UL 94 | HB |
| Кодирование | A - стандарт |
| Материал, контакт | CuZn |
| Расчетное напряжение | 30 В AC 30 В DC |
| Сечение провода | 6x 0,25 мм² (Сигнальный провод) |
| Окружающие условия | |
| Степень защиты | IP65 IP67 IP68 |
| Параметры проводников | |
| Цвета жил | белый, коричневый, зеленый, желтый, серый, синий |
| Рабочие условия | |
| Негорючесть | согласно UL 758/1581 (горизонтальный) согласно UL 758/1581 FT2 |
| Размеры | |
| Тип кабеля | PUR / ПВХ черного цвета |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Технические данные | |
| Полюсов | 6 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | TPU GF |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм (Разъем М12) |
| Монтажные характеристики | |
| Тип подключения | Жесткое подключение |
