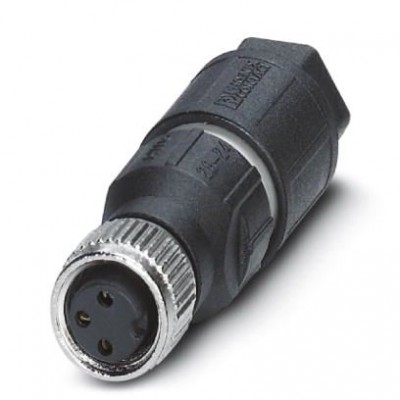

Соединитель для датчика/исполнительного устройства - SACC-M 8FS-3QO-0,5-M - 1441066
Описание
Соединитель для датчика/исполнительного устройства, 3-полюсн., Гнездо прямое M8, А-кодирование, Клеммы с ножевыми контактами, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, наружный диаметр кабеля 2,5 мм ... 5 ммХарактеристики
| Design | |
| Цвет области ручки | черный |
| eCl@ss | |
| eCl@ss 4.0 | 27140815 |
| eCl@ss 4.1 | 27140815 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27279221 |
| eCl@ss 7.0 | 27440104 |
| eCl@ss 8.0 | 27440104 |
| eCl@ss 9.0 | 27440102 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001121 |
| ETIM 3.0 | EC002062 |
| ETIM 4.0 | EC002062 |
| ETIM 5.0 | EC002062 |
| ETIM 6.0 | EC002062 |
| UNSPSC | |
| UNSPSC 11 | 39121413 |
| UNSPSC 12.01 | 39121413 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121413 |
| Данные о материале | |
| Материал корпуса ручки | ПА 6 |
| Данные подключения | |
| Длина зачищенной части оболочки | 40 мм |
| Кабель | |
| Изоляционный материал жилы | ПВХ / PE / PP / Резина |
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | Классы 2 - 6 |
| Наружный диаметр проводника | 2,5 мм ... 5 мм ±0,2 мм |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
| Механические характеристики | |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,1 мм ... 1,55 мм |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | HB |
| Кодирование | A - стандарт |
| Материал, контакт | CuSn |
| Расчетное напряжение | 48 В AC 60 В DC |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 0,25 мм² ... 0,5 мм² |
| Сопротивление изоляции | ≥ 100 MΩ |
| Частота подключения проводников одинакового сечения | 10 |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Размеры | |
| Диаметр корпуса | 12,5 мм |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем М8 |
| Стандарты/нормативные документы | Разъем М8 МЭК 61076-2-104 |
| Технические данные | |
| Длина | 38,8 мм |
| Полюсов | 3 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | TPU GF |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,6 Нм (Контргайка) 0,2 Нм (Продольная накатка М8) |
| Сечение проводника AWG | 24 ... 20 |
| Монтажные характеристики | |
| Тип подключения | Клеммы с ножевыми контактами |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
