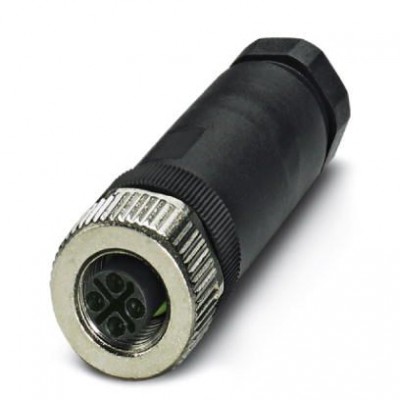

Силовой соединитель - SACC-M12FSS-2PECON-PG 9-M - 1419640
Описание
Силовой соединитель, 3-полюсн., Гнездо прямое M12, S-кодирование, Винтовые зажимы, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, кабельный ввод Pg9, наружный диаметр кабеля 6 мм ... 8 мм, для переменного тока до 16 A / 230 ВХарактеристики
| Design | |
| Цвет области ручки | черный |
| eCl@ss | |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 8.0 | 27440104 |
| eCl@ss 9.0 | 27440102 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC002635 |
| ETIM 6.0 | EC002635 |
| Данные о материале | |
| Материал корпуса ручки | PA |
| Данные подключения | |
| Длина зачищенной части оболочки | 20 мм |
| Кабель | |
| Наружный диаметр проводника | 6 мм ... 8 мм |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | витон (Розетка M12) NBR (Кабельный зажим) |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 5 мм |
| Циклы установки | > 100 |
| Общие сведения | |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | V0 |
| Кодирование | S - Power |
| Материал, контакт | CuZn |
| Расчетное напряжение | 230 В AC |
| Расчетный ток при 40 ℃ | 16 A (при использовании проводников 1,5 мм²) 16 A (при 40 °C) |
| Сечение провода | 0,75 мм² ... 1,5 мм² (без кабельного наконечника) 0,75 мм² ... 1,5 мм² (с кабельным наконечником) 0,75 мм² ... 1,5 мм² (жесткий) |
| Сопротивление изоляции | > 10 ГΩ |
| Указания по монтажу | Подключение гибких проводов может производиться как при помощи кабельных наконечников, так и без них |
| Окружающие условия | |
| Степень защиты | IP67 |
| Размеры | |
| Диаметр корпуса | 20 мм |
| Раствор ключа - накидная гайка | 16 мм |
| Стандарты и предписания | |
| Стандарты/нормативные документы | МЭК 61076-2-111 |
| Технические данные | |
| Длина | 54 мм |
| Полюсов | 3 |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | Золото |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм (Накатанная гайка М12) 0,8 Нм ... 1 Нм (Нажимной винт с кабельной частью) 0,4 Нм (Штекерную вставку с сальниковым корпусом закрутить до упора) 0,2 Нм (Винтовые клеммы) |
| Сечение проводника AWG | 18 ... 16 (без кабельного наконечника) 18 ... 16 (с кабельным наконечником) |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
