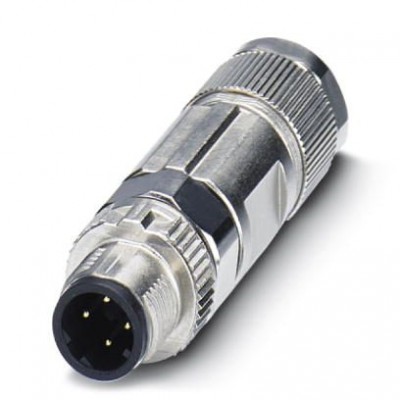

Разъем - SACC-MSD-4PCT-SH PN SCO - 1414089
Описание
Разъем, PROFINET CAT5 (100 Мбит/с), 4-полюсн., без галогенов, экранирован., Штекеры прямое M12 SPEEDCON, с механическим ключом D-типа, Обжим, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, наружный диаметр кабеля 5,5 мм ... 10 мм, с обжимными контактамиХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27260701 |
| eCl@ss 6.0 | 27279221 |
| eCl@ss 8.0 | 27440104 |
| eCl@ss 9.0 | 27440102 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC002635 |
| ETIM 6.0 | EC002635 |
| Данные о материале | |
| Материал корпуса ручки | Цинк. литья под давлением, с никелевым покрытием |
| Данные подключения | |
| Длина зачищенной части оболочки | 26 мм |
| Кабель | |
| Наружный диаметр проводника | 5,5 мм ... 10 мм |
| Материал | |
| Дополнительные данные о материале | Метод литья под давлением (Корпус) покрытый никелем (Поверхность корпуса) |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | FKM |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 4 мм +0,5 мм |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | ≤ 2,3 мм |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | V0 |
| Кодирование | D типа |
| Материал, контакт | CuZn |
| Расчетное напряжение | 60 В DC 48 В AC |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 0,34 мм² ... 1 мм² (гибкий) |
| Сопротивление изоляции | ≥ 100 Ω |
| Тип сигнала/категория | PROFINET CAT5 (в соответствии с МЭК 11801), 100 Мбит/с |
| Указания по монтажу | В комплекте с данным штекерным разъемом поставляется уплотнение для кабелей малого и большого диаметра. |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Размеры | |
| Диаметр корпуса | 16 мм |
| Раствор ключа - накидная гайка | 15 мм |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 Шок, вибрация EN 50155:2001 |
| Технические данные | |
| Длина | 51 мм |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA 6.6 |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм (Накатанная гайка М12) ≤ 5 Нм (Штекерную вставку с сальниковым корпусом закрутить до упора) 5 Нм (Контргайка с соединительной втулкой) |
| Сечение проводника AWG | 22 ... 18 (гибкий) |
| Монтажные характеристики | |
| Тип подключения | Обжим |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
