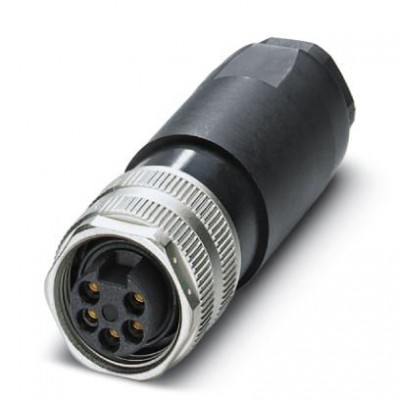

Разъем - SACC-MINFS-5CON-PG16/2,5 - 1456268
Описание
Разъем, 5-полюсн., Гнездо прямое 7/8"-16UNF, Винтовые зажимы, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, кабельный ввод Pg16, наружный диаметр кабеля 12 мм ... 14 ммХарактеристики
| Design | |
| Цвет области ручки | черный |
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27440104 |
| eCl@ss 9.0 | 27440102 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002062 |
| ETIM 5.0 | EC002062 |
| ETIM 6.0 | EC002062 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | PBT |
| Данные подключения | |
| Длина зачищенной части оболочки | 30 мм |
| Кабель | |
| Наружный диаметр проводника | 12 мм ... 14 мм |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 7 мм |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | HB |
| Кодирование | A - стандарт |
| Материал, контакт | CuZn |
| Расчетное напряжение | 300 В |
| Расчетный ток при 40 ℃ | 9 A |
| Сечение провода | 0,34 мм² ... 2,5 мм² (без кабельного наконечника) 0,34 мм² ... 2,5 мм² (с кабельным наконечником) 0,34 мм² ... 2,5 мм² (жесткий) |
| Сопротивление изоляции | ≥ 100 MΩ |
| Указания по монтажу | Подключение гибких проводов может производиться как при помощи кабельных наконечников, так и без них |
| Окружающие условия | |
| Степень защиты | IP67 |
| Размеры | |
| Диаметр корпуса | 27 мм |
| Технические данные | |
| Длина | 86 мм |
| Полюсов | 5 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PUR / PA 6.6 |
| Материал, контактная поверхность | Золото |
| Характеристики клемм | |
| Момент затяжки | 0,8 Нм (Штекерные разъемы 7/8") 0,4 Нм (Винтовые клеммы) 1 Нм ... 1,4 Нм (Прижимная винтовая деталь) Штекерную вставку с сальниковым корпусом закрутить до упора |
| Сечение проводника AWG | 22 ... 14 (без кабельного наконечника) 22 ... 14 (с кабельным наконечником) |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
