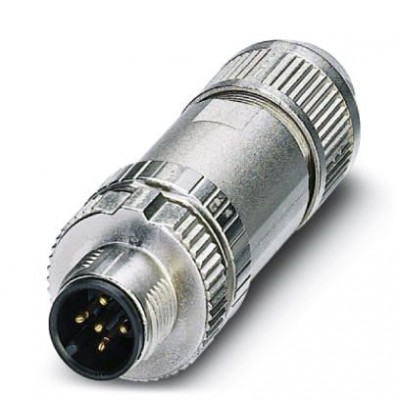

Разъем - SACC-M12MS-5PL SH - 1424658

Описание

Разъем, 5-полюсн., экранирован., Штекеры прямое M12, А-кодирование, Зажимы Push-in, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, наружный диаметр кабеля 4 мм ... 8 мм

Характеристики

eCl@ss
eCl@ss 5.1 27143423
eCl@ss 6.0 27279218
eCl@ss 7.0 27440104
eCl@ss 8.0 27440104
eCl@ss 9.0 27440102
Environmental Product Compliance
China RoHS Период времени для применения по назначению: не ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 5.0 EC002635
ETIM 6.0 EC002635
Данные о материале
Материал корпуса ручки Цинк. литья под давлением, с никелевым покрытием
Данные подключения
Длина зачищенной части оболочки 29 мм
Кабель
Наружный диаметр проводника 4 мм ... 8 мм
Материал
Дополнительные данные о материале TPE-U (Клеммное гнездо, вес: 1,1 г)
PA 6 (Рычаг управления)
Материал накатанной гайки Цинк. литья под давлением, с никелевым покрытием
Материал уплотнения NBR
Механические характеристики
Длина зачищенной части одной жилы 8 мм
Циклы установки ≥ 100
Общие сведения
Индикатор состояния Нет
Класс воспламеняемости согласно UL 94 V0
Кодирование A - стандарт
Материал, контакт CuSn
Расчетное напряжение 60 В DC
48 В AC
Расчетный ток при 40 ℃ 4 A
Сечение провода 0,14 мм² ... 0,75 мм² (без кабельного наконечника)
0,08 мм² ... 0,5 мм² (с кабельным наконечником)
0,14 мм² ... 0,75 мм² (жесткий)
Сопротивление изоляции ≥ 100 MΩ
Указания по монтажу Подключение гибких проводов может производиться как при помощи кабельных наконечников, так и без них
Окружающие условия
Степень защиты IP65
IP67
Размеры
Диаметр корпуса 19 мм
Стандарты и предписания
Обозначение стандарта Разъем M12
Стандарты/нормативные документы Разъем M12 МЭК 61076-2-101
Шок, вибрация EN 50155:2001
Технические данные
Длина 60 мм
Полюсов 5
Температура окружающей среды (при эксплуатации) -40 °C ... 85 °C (вилка / розетка)
Тип изоляционного материала
Материал, держатель контакта PA 6.6
Материал, контактная поверхность Ni/Au
Характеристики клемм
Момент затяжки 0,4 Нм (Накатанная гайка М12)
0,8 Нм (Штекерная насадка с соединительной гильзой)
3 Нм (Контргайка с соединительной втулкой)
Сечение проводника AWG 26 ... 18 (без кабельного наконечника)
28 ... 20 (с кабельным наконечником)
Монтажные характеристики
Тип подключения Зажимы Push-in
Эксплуатационные характеристики
Степень загрязнения 3
Электротехнические характеристики
Категория перенапряжения II

Рекомендуемые товары

1 546 руб.
  • Производитель: Phoenix Contact
  • Артикул: 1424658
  • Наличие: Предзаказ
  • GTIN: 4055626375854
