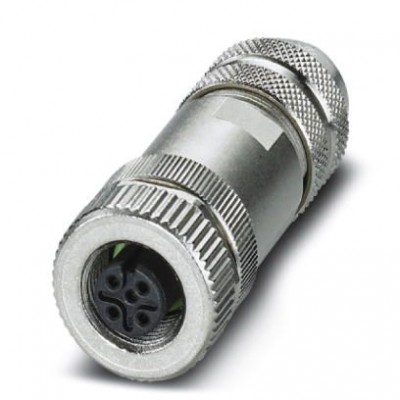

Разъем - SACC-M12FS-5CON-PG 9-SH - 1694318

Описание

Разъем, 5-полюсн., экранирован., Гнездо прямое M12, А-кодирование, Винтовые зажимы, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, кабельный ввод Pg9, наружный диаметр кабеля 6 мм ... 8 мм

Характеристики

eCl@ss
eCl@ss 4.0 27140815
eCl@ss 4.1 27140815
eCl@ss 5.0 27143423
eCl@ss 5.1 27143423
eCl@ss 6.0 27143423
eCl@ss 7.0 27449001
eCl@ss 8.0 27440104
eCl@ss 9.0 27440102
Environmental Product Compliance
China RoHS Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0 EC001121
ETIM 3.0 EC002062
ETIM 4.0 EC002062
ETIM 5.0 EC002062
ETIM 6.0 EC002062
UNSPSC
UNSPSC 11 31251501
UNSPSC 12.01 31251501
UNSPSC 13.2 39121413
UNSPSC 6.01 31251501
UNSPSC 7.0901 31251501
Данные о материале
Материал корпуса ручки Цинк. литья под давлением, с никелевым покрытием
Данные подключения
Длина зачищенной части оболочки 35 мм
Кабель
Наружный диаметр проводника 6 мм ... 8 мм
Материал
Материал накатанной гайки Цинк. литья под давлением, с никелевым покрытием
Материал уплотнения NBR
Механические характеристики
Длина зачищенной части одной жилы 5 мм
Циклы установки ≥ 100
Общие сведения
Индикатор состояния Нет
Класс воспламеняемости согласно UL 94 HB
Кодирование A - стандарт
Материал, контакт CuZn
Расчетное напряжение 60 В DC
48 В AC
Расчетный ток при 40 ℃ 4 A
Сечение провода 0,25 мм² ... 0,75 мм² (без кабельного наконечника)
0,14 мм² ... 0,75 мм² (с кабельным наконечником)
0,25 мм² ... 0,75 мм² (жесткий)
Сопротивление изоляции ≥ 100 MΩ
Указания по монтажу Подключение гибких проводов может производиться как при помощи кабельных наконечников, так и без них
Окружающие условия
Степень защиты IP67
Размеры
Диаметр корпуса 20 мм
Стандарты и предписания
Обозначение стандарта Разъем M12
Стандарты/нормативные документы Разъем M12 МЭК 61076-2-101
Технические данные
Длина 56 мм
Полюсов 5
Температура окружающей среды (при эксплуатации) -40 °C ... 85 °C (вилка / розетка)
Тип изоляционного материала
Материал, держатель контакта PA
Материал, контактная поверхность Золото
Характеристики клемм
Момент затяжки 0,4 Нм (Накатанная гайка М12)
0,2 Нм (Винтовые клеммы)
0,8 Нм ... 1 Нм (Контргайка с соединительной втулкой)
Штекерную вставку с сальниковым корпусом закрутить до упора
Сечение проводника AWG 24 ... 18 (без кабельного наконечника)
26 ... 20 (с кабельным наконечником)
Монтажные характеристики
Тип подключения Винтовые зажимы
Эксплуатационные характеристики
Степень загрязнения 3
Электротехнические характеристики
Категория перенапряжения II

Рекомендуемые товары

1 345 руб.
  • Производитель: Phoenix Contact
  • Артикул: 1694318
  • Наличие: Предзаказ
  • GTIN: 4017918181314
