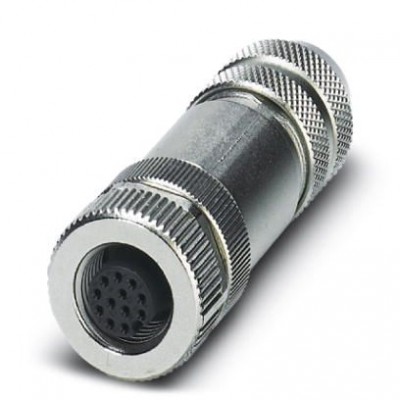

Разъем - SACC-M12FS-12SOL-PG 9-M SH - 1404411
Описание
Разъем, Универсальный, 12-полюсн., экранирован., Гнездо прямое M12, А-кодирование, Подключение пайкой, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, кабельный ввод Pg9, наружный диаметр кабеля 6 мм ... 8 ммХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140815 |
| eCl@ss 4.1 | 27140815 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27279221 |
| eCl@ss 7.0 | 27440104 |
| eCl@ss 8.0 | 27440104 |
| eCl@ss 9.0 | 27440102 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC002062 |
| ETIM 4.0 | EC002062 |
| ETIM 5.0 | EC002062 |
| ETIM 6.0 | EC002062 |
| UNSPSC | |
| UNSPSC 11 | 39121413 |
| UNSPSC 12.01 | 39121413 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121413 |
| Данные о материале | |
| Материал корпуса ручки | Цинк. литья под давлением, с никелевым покрытием |
| Данные подключения | |
| Длина зачищенной части оболочки | 35 мм |
| Кабель | |
| Наружный диаметр проводника | 6 мм ... 8 мм |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 4 мм |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | HB |
| Кодирование | A - стандарт |
| Материал, контакт | CuZn |
| Расчетное напряжение | 30 В AC 30 В DC |
| Расчетный ток при 40 ℃ | 1,5 A (до 40 °C) |
| Сечение провода | 0,08 мм² ... 0,25 мм² (без кабельного наконечника) 0,08 мм² ... 0,25 мм² (жесткий) |
| Сопротивление изоляции | > 10 ГΩ |
| Тип сигнала/категория | Универсальный |
| Окружающие условия | |
| Степень защиты | IP67 |
| Размеры | |
| Диаметр корпуса | 19,6 мм |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Технические данные | |
| Длина | 56 мм |
| Полюсов | 12 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | Золото |
| Характеристики клемм | |
| Момент затяжки | 0,4 Нм (Накатанная гайка М12) 0,8 Нм ... 1 Нм (Прижимная винтовая деталь) Штекерную вставку с сальниковым корпусом закрутить до упора |
| Сечение проводника AWG | 28 ... 24 (без кабельного наконечника) |
| Монтажные характеристики | |
| Тип подключения | Подключение пайкой |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
