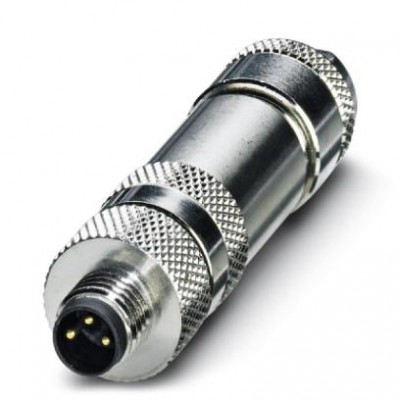

Разъем - SACC-M 8MS-3CON-M-0,34-SH - 1542884
Описание
Разъем, 3-полюсн., экранирован., Штекеры прямое M8, А-кодирование, Винтовые зажимы, материал накатанной гайки: латунь, никелированный, наружный диаметр кабеля 3,5 мм ... 5,5 ммХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27440104 |
| eCl@ss 9.0 | 27440102 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC002062 |
| ETIM 4.0 | EC002062 |
| ETIM 5.0 | EC002062 |
| ETIM 6.0 | EC002062 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | латунь, никелированный |
| Данные подключения | |
| Длина зачищенной части оболочки | 12 мм +1 мм (Диаметр экрана ≤ 3,5 мм) 18 мм +1 мм (Диаметр экрана > 3,5 мм) |
| Кабель | |
| Наружный диаметр проводника | 3,5 мм ... 5,5 мм |
| Материал | |
| Материал накатанной гайки | латунь, никелированный |
| Материал уплотнения | NBR |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 4 мм |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | HB |
| Кодирование | A - стандарт |
| Материал, контакт | CuZn |
| Расчетное напряжение | 48 В AC 60 В DC |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 0,14 мм² ... 0,5 мм² (без кабельного наконечника) 0,14 мм² ... 0,5 мм² (с кабельным наконечником) 0,14 мм² ... 0,5 мм² (жесткий) |
| Сопротивление изоляции | ≥ 100 MΩ |
| Указания по монтажу | Подключение гибких проводов может производиться как при помощи кабельных наконечников (без изоляции), так и без них |
| Окружающие условия | |
| Степень защиты | IP67 |
| Размеры | |
| Диаметр корпуса | 14 мм |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем М8 |
| Стандарты/нормативные документы | Разъем М8 МЭК 61076-2-104 |
| Технические данные | |
| Длина | 55 мм |
| Полюсов | 3 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | Золото |
| Характеристики клемм | |
| Момент затяжки | 0,2 Нм (Продольная накатка М8) 0,3 Нм ... 0,4 Нм (Нажимной винт при диаметре кабеля 3 мм ... 4 мм) 0,8 Нм ... 1 Нм (Нажимной винт при диаметре кабеля 4 мм ... 8 мм) 0,1 Нм (Винтовые клеммы) Штекерную вставку с сальниковым корпусом закрутить до упора |
| Сечение проводника AWG | 26 ... 20 (без кабельного наконечника) |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
