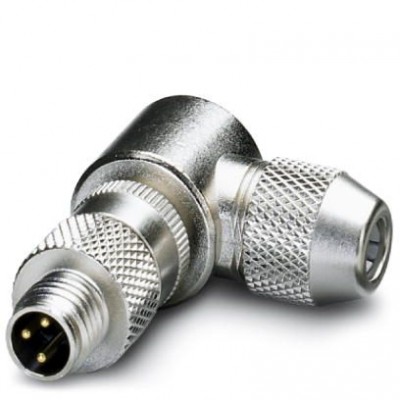

Разъем - SACC-M 8MR-3CON-SH - 1436453
Описание
Разъем, 3-полюсн., экранирован., Штекеры угловой M8, А-кодирование, Подключение пайкой, материал накатанной гайки: латунь, никелированный, наружный диаметр кабеля 3,5 мм ... 5 ммХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27279221 |
| eCl@ss 7.0 | 27440104 |
| eCl@ss 8.0 | 27440104 |
| eCl@ss 9.0 | 27440102 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC002062 |
| ETIM 4.0 | EC002062 |
| ETIM 5.0 | EC002062 |
| ETIM 6.0 | EC002062 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Данные о материале | |
| Материал корпуса ручки | латунь, никелированный |
| Данные подключения | |
| Длина зачищенной части оболочки | 30 мм |
| Кабель | |
| Наружный диаметр проводника | 3,5 мм ... 5 мм |
| Материал | |
| Материал накатанной гайки | латунь, никелированный |
| Материал уплотнения | NBR |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 3 мм |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | HB |
| Кодирование | A - стандарт |
| Материал, контакт | CuZn |
| Расчетное напряжение | 48 В AC 60 В DC |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 0,08 мм² ... 0,25 мм² (гибкий) 0,08 мм² ... 0,25 мм² (жесткий) |
| Сопротивление изоляции | ≥ 100 MΩ |
| Указания по монтажу | Возможно вращение расположения контактов по отношению к кабельному отводу с шагом в 90° |
| Окружающие условия | |
| Степень защиты | IP67 |
| Размеры | |
| Диаметр корпуса | 15 мм |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем М8 |
| Стандарты/нормативные документы | Разъем М8 МЭК 61076-2-104 |
| Технические данные | |
| Длина | 38,4 мм |
| Полюсов | 3 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | Золото |
| Характеристики клемм | |
| Момент затяжки | 0,2 Нм (Продольная накатка М8) |
| Сечение проводника AWG | 28 ... 24 (гибкий) 28 ... 24 (жесткий) |
| Монтажные характеристики | |
| Тип подключения | Подключение пайкой |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
