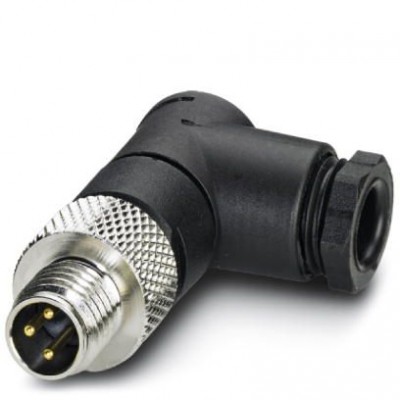

Разъем - SACC-M 8MR-3CON-M - 1699902

Описание

Разъем, 3-полюсн., Штекеры угловой M8, А-кодирование, Подключение пайкой, материал накатанной гайки: латунь, никелированный, наружный диаметр кабеля 3,5 мм ... 5 мм

Характеристики

eCl@ss
eCl@ss 4.0 27140815
eCl@ss 4.1 27140815
eCl@ss 5.0 27260701
eCl@ss 5.1 27260701
eCl@ss 6.0 27279221
eCl@ss 7.0 27440104
eCl@ss 8.0 27440104
eCl@ss 9.0 27440102
Environmental Product Compliance
China RoHS Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0 EC001121
ETIM 3.0 EC002062
ETIM 4.0 EC002062
ETIM 5.0 EC002062
ETIM 6.0 EC002062
UNSPSC
UNSPSC 11 31251501
UNSPSC 12.01 31251501
UNSPSC 13.2 39121413
UNSPSC 6.01 31251501
UNSPSC 7.0901 31251501
Данные о материале
Материал корпуса ручки PBT
Данные подключения
Длина зачищенной части оболочки 12 мм
Кабель
Наружный диаметр проводника 3,5 мм ... 5 мм
Материал
Материал накатанной гайки латунь, никелированный
Материал уплотнения NBR
Механические характеристики
Длина зачищенной части одной жилы 3 мм
Циклы установки ≥ 100
Общие сведения
Индикатор состояния Нет
Класс воспламеняемости согласно UL 94 HB
Кодирование A - стандарт
Материал, контакт CuZn
Расчетное напряжение 48 В AC
60 В DC
Расчетный ток при 40 ℃ 4 A
Сечение провода 0,08 мм² ... 0,25 мм² (гибкий)
0,08 мм² ... 0,25 мм² (жесткий)
Сопротивление изоляции ≥ 100 MΩ
Указания по монтажу Возможно вращение расположения контактов по отношению к кабельному отводу с шагом в 90°
Окружающие условия
Степень защиты IP67
Размеры
Диаметр корпуса 12 мм
Стандарты и предписания
Обозначение стандарта Разъем М8
Стандарты/нормативные документы Разъем М8 МЭК 61076-2-104
Технические данные
Длина 34,6 мм
Полюсов 3
Температура окружающей среды (при эксплуатации) -40 °C ... 85 °C
Тип изоляционного материала
Материал, держатель контакта PA
Материал, контактная поверхность Золото
Характеристики клемм
Момент затяжки 0,2 Нм (Продольная накатка М8)
Сечение проводника AWG 28 ... 24 (гибкий)
28 ... 24 (жесткий)
Монтажные характеристики
Тип подключения Подключение пайкой
Эксплуатационные характеристики
Степень загрязнения 3
Электротехнические характеристики
Категория перенапряжения II

Рекомендуемые товары

604 руб.
  • Производитель: Phoenix Contact
  • Артикул: 1699902
  • Наличие: Предзаказ
  • GTIN: 4017918574031
