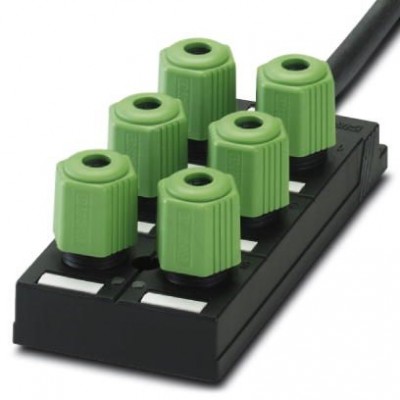

Коробка датчика и исполнительного элемента - SACB-6Q/4P-L-10,0PUR - 1695265

Описание

Коробка датчика и исполнительного элемента, применение: Стандартн., тип подключения: QUICKON, 0,34 мм² ... 0,75 мм², количество гнезд: 6, полюсов: 4, гнездо для платы: oдин ряд, индикатор состояния: есть, p-n-p; годключение магистрального кабеля: Жесткое подключение 180°, PUR/PVC, длина кабеля: 10 м, экранировка: нет

Характеристики

eCl@ss
eCl@ss 4.0 27140815
eCl@ss 4.1 27140815
eCl@ss 5.0 27143423
eCl@ss 5.1 27143423
eCl@ss 6.0 27143423
eCl@ss 7.0 27449001
eCl@ss 8.0 27279219
eCl@ss 9.0 27440108
ETIM
ETIM 2.0 EC000200
ETIM 3.0 EC001856
ETIM 4.0 EC002585
ETIM 5.0 EC002585
ETIM 6.0 EC002585
UNSPSC
UNSPSC 11 31261501
UNSPSC 12.01 31261501
UNSPSC 13.2 31251501
UNSPSC 6.01 31261501
UNSPSC 7.0901 31261501
Кабель
AWG, напряжение питания 18
AWG, сигнальная линия 22
UL AWM Style 20549
Внешняя оболочка, материал PUR
Внешняя оболочка, цвет черный RAL 9005
Изоляционный материал жилы ПВХ / PE
Испытательное напряжение, проводник 2000 В
Количество циклов изгибания 1500000
Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки Класс 2-6 // 0,34 мм²: 0,1 мм; 0,5 - 0,75 мм²: 0,15 мм
Конструкция кабеля, напряжение питания 42x 0,15 мм
Конструкция кабеля, сигнальная линия 19x 0,15 мм
Маслостойкость согласно VDE 0472, часть 803
Масса кабеля 96,6 кг/км
Материал внутренней оболочки ПВХ
Материал проводника медный гибкий провод
Материал, изоляция проводника ПВХ
Минимальный радиус изгиба, гибкая прокладка 10 x D
Минимальный радиус изгиба, жесткая прокладка 7,5 x D
Наружный диаметр кабеля D 8 мм ±0,2 мм
Номинальное напряжение, проводник 300 В
Общая скрутка Скрученные жилы
Прочие характеристики не содержит силикона
Путь перемещения 2 м
Радиус изгиба 80 мм
Скорость поперечного перемещения 2 м/c
Стойкость, прочие данные хорошая стойкость к кислотам, щелочам и растворителям
Тип кабеля (краткое обозначение) полиуретан
Толщина стенки, изоляция ≥ 0,15 мм (Внутренняя оболочка)
≥ 0,38 мм (Внешняя оболочка)
Условное обозначение кабеля LiYY11Y-HF
Механические характеристики
Количество гнезд 6
Назначение выводов
Гнездо/полюс = цвет жилы или подключение 1 / 4 (A) = WH
2 / 4 (A) = GN
3 / 4 (A) = YE
4 / 4 (A) = GY
5 / 4 (A) = PK
6 / 4 (A) = RD
1-6 / 1 (+ 120 V) = BN
1-6 / 3 (0 V) = BU
1-6 / 5 (PE) = GN/YE
Общие сведения
Диаметр проводника вкл. изоляцию 1,3 мм ±0,1 мм (Сигнальный провод)
1,8 мм ±0,1 мм (Кабель подачи питания)
Класс воспламеняемости согласно UL 94 V0
Материал, контакт сталь / медь
Нагрузка по току на каждый входной/выходной сигнал 4 A
Нагрузочная способность на 1 гнездо 4 A
Общий расчетный ток 12 A
Рабочее напряжение, максимальное Umax 30 В DC
Расчетное напряжение 24 В DC
Сечение провода 6x 0,34 мм² (Сигнальный провод)
3x 0,75 мм² (Кабель подачи питания)
Тип подключения, датчик / исполнительный элемент QUICKON
Окружающие условия
Степень защиты IP65
IP67
Параметры проводников
Цвета жил коричневый, синий, желто/зеленый, белый, зеленый, желтый, серый, розовый, красный
Рабочие условия
Негорючесть DIN EN 50265
Размеры
Длина кабеля 10 м
Раствор ключа - накидная гайка 22 мм
Тип кабеля PUR / ПВХ черного цвета
Технические данные
Полюсов 4
Температура окружающей среды (при эксплуатации) -25 °C ... 60 °C
-40 °C ... 90 °C (При жестком монтаже)
-5 °C ... 80 °C (При подвижном монтаже)
Тип изоляционного материала
Материал, держатель контакта PA 6.6
Материал, заливочная масса PUR
Материал, контактная поверхность Sn
Функции
Локальная диагностика Электропитание LED зел.
Отображение состояния ввода-вывода LED желт.
Характеристики кабеля
Замечание по возможности подключения При последующем подключении кабеля может потребоваться замена уплотнения и втулки.
Наружный диаметр кабеля, максимальный 7,5 мм
Наружный диаметр кабеля, минимальный 4 мм
Характеристики клемм
Сечение гибкого проводника макс. 0,75 мм²
Сечение гибкого проводника мин. 0,34 мм²
Сечение провода AWG макс. 18
Сечение провода AWG мин. 22
Габариты и материалы
Материал корпуса PA
Монтажные характеристики
Тип подключения Жесткое подключение

Рекомендуемые товары

8 097 руб.
  • Производитель: Phoenix Contact
  • Артикул: 1695265
  • Наличие: Предзаказ
  • GTIN: 4017918177713
