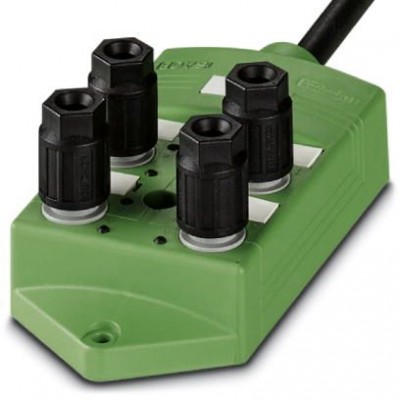

Коробка датчика и исполнительного элемента - SACB- 4/4-L- 5,0PUR QO-0,34 - 1548532
Описание
Коробка датчика и исполнительного элемента, применение: Стандартн., тип подключения: QUICKON, 0,14 мм² ... 0,34 мм², количество гнезд: 4, полюсов: 4, гнездо для платы: Двойной, индикатор состояния: есть, p-n-p; годключение магистрального кабеля: Жесткое подключение 180°, PUR/PVC, длина кабеля: 5 м, экранировка: нетХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27279219 |
| eCl@ss 9.0 | 27440108 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001856 |
| ETIM 4.0 | EC002585 |
| ETIM 5.0 | EC002585 |
| ETIM 6.0 | EC002585 |
| UNSPSC | |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| Данные по подключению магистрального кабеля | |
| Момент затяжки монтажного винта крепления корпуса | 0,5 Нм |
| Кабель | |
| AWG, напряжение питания | 18 |
| AWG, сигнальная линия | 22 |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | иссиня-чёрный RAL 9005 |
| Изоляционный материал жилы | ПВХ / PE / PP |
| Испытательное напряжение, фаза / фаза | 1500 В AC (Сигнальный провод) 2000 В AC (Напряжение питания) |
| Количество циклов изгибания | 1500000 |
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | Классы 2 - 6 |
| Конструкция кабеля, напряжение питания | 96x 0,10 мм |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| Масса кабеля | 112 кг/км |
| Материал внутренней оболочки | ПВХ |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | ПВХ |
| Минимальный радиус изгиба, при жесткой прокладке | 43,5 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 87 мм |
| Наружный диаметр кабеля D | 8,7 мм ±0,2 мм |
| Номинальное напряжение, проводник | ≤ 500 В |
| Общая скрутка | Скрученные жилы |
| Путь перемещения | 2 м |
| Радиус изгиба | 87 мм |
| Скорость поперечного перемещения | 2 м/c |
| Условное обозначение кабеля | LiYY11Y-HF |
| Механические характеристики | |
| Количество гнезд | 4 |
| Назначение выводов | |
| Гнездо/полюс = цвет жилы или подключение | 1 / 4 (A) = WH 1 / 2 (B) = GY/PK 2 / 4 (A) = GN 2 / 2 (B) = RD/BU 3 / 4 (A) = YE 3 / 2 (B) = WH/GN 4 / 4 (A) = GY 4 / 2 (B) = BN/GN 1-4 / 1 (+ 24 V) = BN 1-4 / 3 (0 V) = BU |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,5 мм (Сигнальный провод) 2 мм (Напряжение питания) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | сталь / медь |
| Нагрузка по току на каждый входной/выходной сигнал | 2 A |
| Нагрузочная способность на 1 гнездо | 4 A |
| Общий расчетный ток | 12 A |
| Рабочее напряжение, максимальное Umax | 30 В DC |
| Расчетное напряжение | 24 В DC |
| Сечение провода | 8x 0,34 мм² (Сигнальный провод) 2x 0,75 мм² (Напряжение питания) |
| Тип подключения, датчик / исполнительный элемент | QUICKON |
| Окружающие условия | |
| Степень защиты | IP65 IP67 IP69K |
| Размеры | |
| Длина кабеля | 5 м |
| Раствор ключа - накидная гайка | 13 мм |
| Тип кабеля | PUR / ПВХ черного цвета |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 80 °C -40 °C ... 90 °C (При жестком монтаже) -5 °C ... 80 °C (При подвижном монтаже) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA 6.6 |
| Материал, заливочная масса | PUR |
| Материал, контактная поверхность | Sn |
| Функции | |
| Локальная диагностика | Электропитание LED зел. Отображение состояния ввода-вывода LED желт. |
| Характеристики кабеля | |
| Наружный диаметр кабеля, максимальный | 6 мм |
| Наружный диаметр кабеля, минимальный | 3,5 мм |
| Характеристики клемм | |
| Сечение гибкого проводника макс. | 0,34 мм² |
| Сечение гибкого проводника мин. | 0,14 мм² |
| Сечение провода AWG макс. | 22 |
| Сечение провода AWG мин. | 26 |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Монтажные характеристики | |
| Тип подключения | Жесткое подключение |
