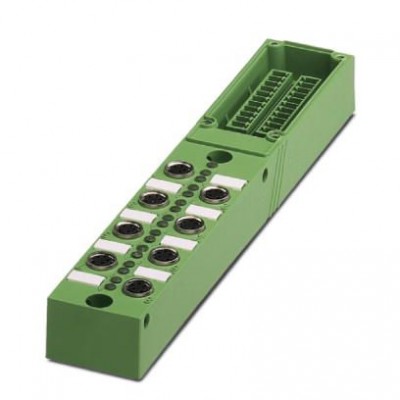

Корпус коробки датчика и исполнительного элемента - SACB- 8/3-L-C-M8 GG - 1516276

Name: Корпус коробки датчика и исполнительного элемента - SACB- 8/3-L-C-M8 GG - 1516276
Brand: Phoenix Contact
SKU: 1516276
Price: 5783 RUB
Availability: InStock

Описание

Корпус коробки датчика и исполнительного элемента, применение: Стандартн., тип подключения: Розетка M8 металл, количество гнезд: 8, полюсов: 3, механические ключи: A - стандарт, гнездо для платы: oдин ряд, индикатор состояния: есть, p-n-p; годключение магистрального кабеля: вставные винтовые клеммы, экранировка: нет

Характеристики

eCl@ss
eCl@ss 4.0	27140815
eCl@ss 4.1	27140815
eCl@ss 5.0	27143423
eCl@ss 5.1	27143423
eCl@ss 6.0	27143423
eCl@ss 7.0	27449001
eCl@ss 8.0	27279219
eCl@ss 9.0	27440108
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0	EC000200
ETIM 3.0	EC001856
ETIM 4.0	EC002585
ETIM 5.0	EC002585
ETIM 6.0	EC002585
UNSPSC
UNSPSC 11	31261501
UNSPSC 12.01	31261501
UNSPSC 13.2	31251501
UNSPSC 6.01	31261501
UNSPSC 7.0901	31261501
Данные по подключению магистрального кабеля
Момент затяжки, гнездо, кабель для датчика или исполнительного устройства	0,2 Нм
Механические характеристики
Количество гнезд	8
Назначение выводов
Гнездо/полюс = цвет жилы или подключение	1 / 4 (A) = 1 / 4 2 / 4 (A) = 2 / 4 3 / 4 (A) = 3 / 4 4 / 4 (A) = 4 / 4 5 / 4 (A) = 5 / 4 6 / 4 (A) = 6 / 4 7 / 4 (A) = 7 / 4 8 / 4 (A) = 8 / 4 1-8 / 1 (+ 24 V) = U_N 1-8 / 3 (0 V) = 0 V
Общие сведения
Класс воспламеняемости согласно UL 94	V0
Материал, контакт	CuSn
Нагрузка по току на каждый входной/выходной сигнал	2 A
Нагрузочная способность на 1 гнездо	2 A
Общий расчетный ток	8 A
Рабочее напряжение, максимальное Umax	30 В DC
Расчетное напряжение	24 В DC
Тип подключения, датчик / исполнительный элемент	Розетка M8
Окружающие условия
Степень защиты	IP65 IP67
Стандарты и предписания
Обозначение стандарта	Разъем М8
Технические данные
Полюсов	3
Температура окружающей среды (при эксплуатации)	-30 °C ... 80 °C
Тип изоляционного материала
Материал держателя контакта, сторона магистрального кабеля	PA 6.6 V0
Материал, держатель контакта	PA
Материал, заливочная масса	PUR
Материал, контакт, сторона магистрального кабеля	Сплав меди
Материал, контактная поверхность	Ni/Au
Материал, контактная поверхность, сторона магистрального кабеля	позолочен.
Материал, поверхность резьбовой втулки	Покрытый никелем
Материал, резьбовая втулка	Сплав меди
Материал, уплотнительное кольцо	NBR
Функции
Локальная диагностика	Электропитание LED зел. Отображение состояния ввода-вывода LED желт.
Габариты и материалы
Материал корпуса	PBT
Монтажные характеристики
Тип подключения	вставные винтовые клеммы
