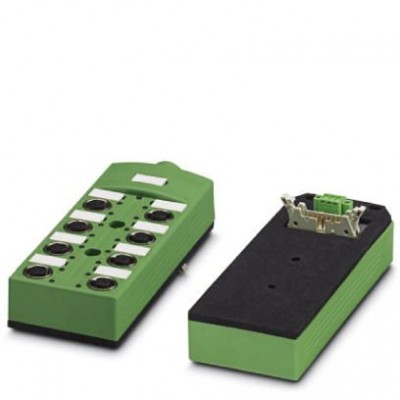

Коробка датчика и исполнительного элемента - SACB-8/8-L-PUR SCO FLK14/MCV3P - 1547928
Описание
Коробка датчика и исполнительного элемента, применение: Стандартн., тип подключения: Гнездовой разъем M12-SPEEDCON металл, количество гнезд: 8, полюсов: 4, механические ключи: A - стандарт, гнездо для платы: oдин ряд, индикатор состояния: есть, p-n-p; годключение магистрального кабеля: Штыревая планка FLK и MINI COMBICON 270°, экранировка: нетХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27279219 |
| eCl@ss 9.0 | 27440108 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001856 |
| ETIM 4.0 | EC002585 |
| ETIM 5.0 | EC002585 |
| ETIM 6.0 | EC002585 |
| UNSPSC | |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| Данные по подключению магистрального кабеля | |
| Момент затяжки монтажного винта крепления корпуса | 0,5 Нм |
| Момент затяжки, гнездо, кабель для датчика или исполнительного устройства | 0,4 Нм |
| Материал | |
| Материал уплотнения | CR (плоское уплотнение с обратной стороны) |
| Механические характеристики | |
| Количество гнезд | 8 |
| Назначение выводов | |
| Гнездо/полюс = цвет жилы или подключение | 1 / 4 (A) = 1 2 / 4 (A) = 2 3 / 4 (A) = 3 4 / 4 (A) = 4 5 / 4 (A) = 5 6 / 4 (A) = 6 7 / 4 (A) = 7 8 / 4 (A) = 8 1-8 / 1 (+ 24 V) = 9 1-8 / 1 (+ 24 V) = 11 1-8 / 1 (+ 24 V) = 13 1-8 / 3 (0 V) = 10 1-8 / 3 (0 V) = 12 1-8 / 3 (0 V) = 14 |
| Общие сведения | |
| Материал, контакт | Сплав меди |
| Нагрузка по току на каждый входной/выходной сигнал | 0,5 A (1 A при 40 °C) |
| Нагрузочная способность на 1 гнездо | 0,5 A (1 A при 40 °C) |
| Общий расчетный ток | 4 A 8 A (до 40 °C) |
| Рабочее напряжение, максимальное Umax | 30 В DC |
| Расчетное напряжение | 24 В DC |
| Тип подключения, датчик / исполнительный элемент | Гнездовой разъем M12-SPEEDCON |
| Окружающие условия | |
| Степень защиты | IP54 (с уплотненными крепежными отверстиями) |
| Температура окружающей среды (хранение/транспорт) | -30 °C ... 90 °C |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 80 °C |
| Тип изоляционного материала | |
| Материал держателя контакта, сторона магистрального кабеля | полиамид |
| Материал, держатель контакта | PA |
| Материал, заливочная масса | PUR |
| Материал, контакт, сторона магистрального кабеля | Сплав меди |
| Материал, контактная поверхность | позолоченный |
| Материал, контактная поверхность, сторона магистрального кабеля | оцинкован. |
| Материал, поверхность резьбовой втулки | Покрытый никелем |
| Материал, резьбовая втулка | Сплав цинка, изготовление методом литья под давлением |
| Материал, уплотнительное кольцо | NBR |
| Функции | |
| Локальная диагностика | Электропитание LED зел. Отображение состояния ввода-вывода LED желт. |
| Характеристики магистрального кабеля | |
| Длина зачищаемой части (сигнал) | 9 мм |
| Макс. сечение проводника (цепь питания) | 1,5 мм² |
| Мин. сечение проводника (цепь питания) | 0,14 мм² |
| Сечение проводника AWG макс. (цепь питания) | 16 |
| Сечение проводника AWG мин. (цепь питания) | 26 |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Монтажные характеристики | |
| Тип подключения | Штыревая планка FLK и MINI COMBICON |
