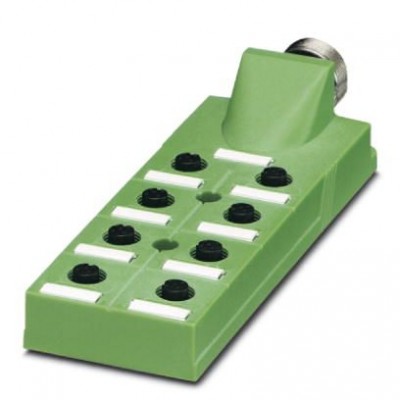

Коробка датчика и исполнительного элемента - SACB-8/16-M23 180 - 1692789
Описание
Коробка датчика и исполнительного элемента, применение: Стандартн., тип подключения: Розетка M12 Пластик, количество гнезд: 8, полюсов: 5, механические ключи: A - стандарт, гнездо для платы: Двойной, индикатор состояния: Нет, Универсальный; годключение магистрального кабеля: Штекерный разъем M 23 180°, экранировка: нетХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140815 |
| eCl@ss 4.1 | 27140815 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27279219 |
| eCl@ss 9.0 | 27440108 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000200 |
| ETIM 3.0 | EC001856 |
| ETIM 4.0 | EC002585 |
| ETIM 5.0 | EC002585 |
| ETIM 6.0 | EC002585 |
| UNSPSC | |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| Данные по подключению магистрального кабеля | |
| Момент затяжки, гнездо, кабель для датчика или исполнительного устройства | 0,4 Нм |
| Механические характеристики | |
| Количество гнезд | 8 |
| Назначение выводов | |
| Гнездо/полюс = цвет жилы или подключение | 1 / 4 (A) = 15 1 / 2 (B) = 7 2 / 4 (A) = 5 2 / 2 (B) = 4 3 / 4 (A) = 16 3 / 2 (B) = 8 4 / 4 (A) = 3 4 / 2 (B) = 14 5 / 4 (A) = 17 5 / 2 (B) = 9 6 / 4 (A) = 2 6 / 2 (B) = 13 7 / 4 (A) = 11 7 / 2 (B) = 10 8 / 4 (A) = 1 8 / 2 (B) = 18 1-8 / 1 (+ 120 V) = 19 1-8 / 3 (0 V) = 6 1-8 / 5 (PE) = 12 |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | CuSn |
| Нагрузка по току на каждый входной/выходной сигнал | 2 A |
| Нагрузочная способность на 1 гнездо | 4 A |
| Общий расчетный ток | 12 A |
| Рабочее напряжение, максимальное Umax | 135 В |
| Расчетное напряжение | 120 В |
| Тип подключения, датчик / исполнительный элемент | Розетка M12 |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Технические данные | |
| Полюсов | 5 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 75 °C |
| Тип изоляционного материала | |
| Материал держателя контакта, сторона магистрального кабеля | полиамид |
| Материал, держатель контакта | PA |
| Материал, контакт, сторона магистрального кабеля | Сплав меди |
| Материал, контактная поверхность | Ni/Au |
| Материал, контактная поверхность, сторона магистрального кабеля | позолочен. |
| Материал, резьбовая втулка | PA |
| Материал, уплотнительное кольцо | NBR |
| Габариты и материалы | |
| Материал корпуса | PA |
| Монтажные характеристики | |
| Тип подключения | Штекерный разъем M 23 |
