Коробка датчика и исполнительного элемента - SACB-8/16-L-C SCO OTB - 1437232
Описание

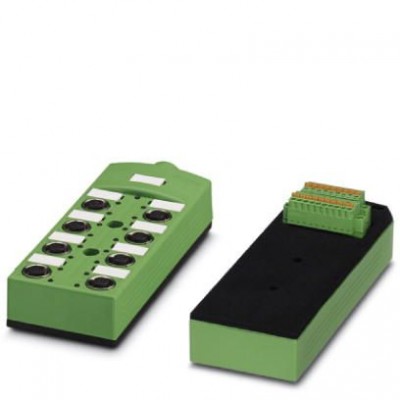

Коробка датчика и исполнительного элемента, применение: Стандартн., тип подключения: Гнездовой разъем M12-SPEEDCON металл, количество гнезд: 8, полюсов: 5, механические ключи: A - стандарт, гнездо для платы: Двойной, индикатор состояния: есть, p-n-p; годключение магистрального кабеля: Вставные пружинные клеммы на обратной стороне 270°, экранировка: нетХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27279219 |
| eCl@ss 9.0 | 27440108 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001856 |
| ETIM 4.0 | EC002585 |
| ETIM 5.0 | EC002585 |
| ETIM 6.0 | EC002585 |
| UNSPSC | |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| Данные по подключению магистрального кабеля | |
| Мин. сечение проводника (сигнальная цепь) | 0,14 мм² |
| Момент затяжки монтажного винта крепления корпуса | 0,5 Нм |
| Момент затяжки, гнездо, кабель для датчика или исполнительного устройства | 0,4 Нм |
| Сечение проводника AWG макс. (сигнальная цепь) | 16 |
| Сечение проводника AWG мин. (сигнальная цепь) | 26 |
| Материал | |
| Материал уплотнения | CR (плоское уплотнение с обратной стороны) |
| Механические характеристики | |
| Количество гнезд | 8 |
| Назначение выводов | |
| Гнездо/полюс = цвет жилы или подключение | 1 / 4 (A) = 1 / 4 1 / 2 (B) = 1 / 2 2 / 4 (A) = 2 / 4 2 / 2 (B) = 2 / 2 3 / 4 (A) = 3 / 4 3 / 2 (B) = 3 / 2 4 / 4 (A) = 4 / 4 4 / 2 (B) = 4 / 2 5 / 4 (A) = 5 / 4 5 / 2 (B) = 5 / 2 6 / 4 (A) = 6 / 4 6 / 2 (B) = 6 / 2 7 / 4 (A) = 7 / 4 7 / 2 (B) = 7 / 2 8 / 4 (A) = 8 / 4 8 / 2 (B) = 8 / 2 1-8 / 1 (+ 24 V) = UN 1-8 / 3 (0 V) = 0 V 1-8 / 5 (PE) = PE |
| Общие сведения | |
| Материал, контакт | Сплав меди |
| Нагрузка по току на каждый входной/выходной сигнал | 2 A |
| Нагрузочная способность на 1 гнездо | 4 A |
| Общий расчетный ток | 8 A |
| Рабочее напряжение, максимальное Umax | 30 В DC |
| Расчетное напряжение | 24 В DC |
| Тип подключения, датчик / исполнительный элемент | Гнездовой разъем M12-SPEEDCON |
| Окружающие условия | |
| Степень защиты | IP54 (с уплотненными крепежными отверстиями) |
| Температура окружающей среды (хранение/транспорт) | -30 °C ... 90 °C |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Технические данные | |
| Полюсов | 5 |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 80 °C |
| Тип изоляционного материала | |
| Материал держателя контакта, сторона магистрального кабеля | полиамид |
| Материал, держатель контакта | PA |
| Материал, заливочная масса | PUR |
| Материал, контакт, сторона магистрального кабеля | Сплав меди |
| Материал, контактная поверхность | позолоченный |
| Материал, контактная поверхность, сторона магистрального кабеля | оцинкован. |
| Материал, поверхность резьбовой втулки | Покрытый никелем |
| Материал, резьбовая втулка | Сплав цинка, изготовление методом литья под давлением |
| Материал, уплотнительное кольцо | NBR |
| Функции | |
| Локальная диагностика | Электропитание LED зел. Отображение состояния ввода-вывода LED желт. |
| Характеристики магистрального кабеля | |
| Длина зачищаемой части (сигнал) | 9 мм |
| Макс. сечение проводника (сигнальная цепь) | 1,5 мм² |
| Макс. сечение проводника (цепь питания) | 1,5 мм² |
| Мин. сечение проводника (цепь питания) | 0,14 мм² |
| Сечение проводника AWG макс. (цепь питания) | 16 |
| Сечение проводника AWG мин. (цепь питания) | 26 |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Монтажные характеристики | |
| Тип подключения | Вставные пружинные клеммы на обратной стороне |
